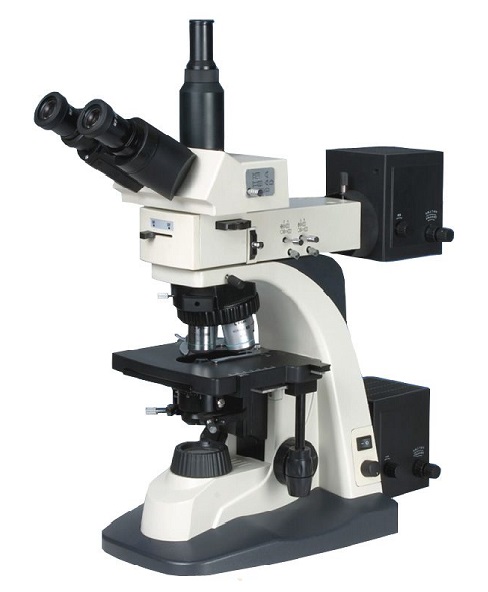

10XB-PC 三目正置金相显微镜
10XB-PC 三目正置金相显微镜

10XB-PC 三目正置金相显微镜

10XB三目正置金相显微镜是针对电子信息产业、半导体工业、硅片制造业、冶金工业需求而研发的,作为高级金相显微镜用户在使用时能体验其超强性能;造型新颖、性能良好、使用方便可靠,可供工厂、高等院校、科研机构及电子工业部门作金相、矿相、晶体、微电子、半导体、FPD、电路封装、电路基板、材料、铸件、金属等方面的试验与分析研究之用。

产品技术特性

  • 1、WF10X(Φ22mm)大视野目镜,无限远系统金相物镜;
  • 2、仪器采用了反射和透射两种照明形式,并配有偏光装置;
  • 3、在反射光照明下可进行明暗场和偏光观察,又可在透射光照明下作明暗场观察;
  • 4、本仪器可选配摄影装置与显微镜相连接拍摄照片等。

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证10XB-PC 三目正置金相显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

一、主要参数

光学系统

无限远光学校正系统

观察方法

目镜筒

三目镜筒/标准C口

光学方式

透射、反射、偏光、暗场

目镜参数

倍率

10X(标)

12.5X(选)

16X(选)

视场范围(mm)

22

15

11

物镜参数

倍率

5X

10X

20X

50X

100X(选)

数值孔径NA

0.10

0.25

0.40

0.55

0.9

工作距离(mm)

29.4

16

10.6

5.1

4

物镜转换

四孔转换器

载物工作台

双层移动平台

尺寸:182×151mm,移动范围:76×51mm

调焦机构

调焦粗、微动同轴调焦,采用齿轮齿条传动机构,微动格值0.002 mm

照明装置

透射照明和落射照明,12V30W,AC 85V~230V亮度可调

成像分析系统

标准成像配置参数:

1.适配镜:

   直径:59mm;放大倍率:0.5倍;内调焦距:0~3mm,调焦后可锁紧

2.摄像头:高速USB2.0接口,可达480Mb/s

                灵敏度:1V/lux-sec(550nm)

                像素点尺寸:2.2μm×2.2μm

                白平衡:自动/手动 一键白平衡,帧率:40fps

                图象采集分辨率格式:支持8种格式

                Zui大采集分辨率:2592*1944

                软件功能:图像显示、图像拍摄、录像和图象处理功能

   基本图像软件参数:

   (1)拍摄图片上加定倍标尺

   (2)图片可加文字功能

   (3)图像与标尺及文字合成并保存

二、装箱清单

1

显微镜主体:1台

6

YH-300摄像头:1套

2

三目镜筒:1只

7

进口灯泡12V50W:2只

3

10X目镜:1对

8

滤色片(黄、绿、淡蓝):各1片

4

无限远金相物镜:5X、10X、20X、50X:各1只

9

玻璃载物片:1片

5

0.5倍适配镜:1只

10

随机软件件:1套

三、选购件

1

目镜:12.5X、16X

4

数码适配镜、数码相机

2

10X测微镜,测微尺(格值:0.01mm)

5

专业研究级图像分析软件

3

500万或900万数码摄像头

6

计算机
