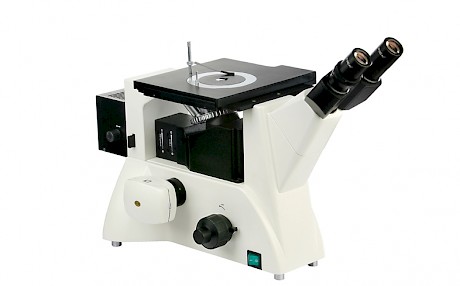

4XD倒置金相显微镜
4XD倒置金相显微镜

4XD倒置金相显微镜

4XD倒置金相显微镜广泛用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,地矿部门对矿物的分析研究,电工业的晶体、集成电路、微电子等方面的观察测量,是工厂,科研院校,及电子工业的首选。本产品具有高品质的无限远光学系统,超大视野设计使成像更清晰,衬度好,简洁而新颖的外观更符合现代潮流,人性化的设计,使操作更加舒适而方便。

产品技术特性

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证4XD倒置金相显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

一、用途
    4XD倒置金相显微镜广泛用于鉴定和分析金属内部结构组织,它是金属学研究金相的重要仪器,地矿部门对矿物的分析研究,电工业的晶体、集成电路、微电子等方面的观察测量,是工厂,科研院校,及电子工业的首选。
    本产品具有高品质的光学系统,超大视野设计使成像更清晰,衬度好,简洁而新颖的外观更符合现代潮流,人性化的设计,使操作更加舒适而方便。



二、技术参数
1.目镜:

类别

放大倍率

视场直径(mm)

平场大视野目镜

WF10×

ф22

十字刻度目镜

WF10×

ф20

2.物镜:

无限远平场物镜

数值孔径NA

工作距离

PL4X

0.1

25

PL10X

0.25

12

PL20X

0.4

10

PL40X

0.6

7.1

3. 三目镜筒:
铰链式,倾斜45°
4.平台:
尺寸:242X172mm
移动范围:75mmX50mm
中心载物台尺寸:110mm
5.照明:
落射科勒照明系统、6V20W卤素灯、亮度可调
6.偏光装置:
检偏镜可360度旋转,起偏镜检偏镜均可移出光路
7.调焦机构:
采用齿轮变速箱实现粗微同轴调焦,微动格值0.002mm
8.物镜转换器:
五孔内定位
三、系统组成
电脑型倒置金相显微镜(4XDE): 1、金相显微镜 2、适配镜 3、摄像机(CCD) 4、图像采集软件 5、计算机(选配)
数码型倒置金相显微镜(4XDZ): 1、金相显微镜 2、数码适配镜 3、数码照相机
四、可选附件
1.专业定量金相分析软件 MA3000
2.二维测量软件 WH300
3.试样压平器 YP05
4.高分辨率成像系统
5.物镜 50倍
