原理

05
三月

显微镜的100倍物镜为什么要滴香柏油才能使用

互动博客 | No comment

显微镜需要使用100倍物镜的时候都需要使用油镜这是为什么?下面我们为您介绍一下其中的光学原理

油镜的放大倍数较高,而透镜很小,所以通光亮小;光线通过不同密度的介质物体时(透过过程:玻片空气透镜),由于部分光线会发生折射而散失,这样导致进入镜筒的光线少,视野较暗,标本观察不清。

要解决这个问题就需要在透镜与玻片之间滴加和玻璃折射率(折射率:n=1.52)类似的介质来弥补光线散失的问题,而香柏油的折射率是1.515最为接近玻璃的折射率,这样一来进入油镜的光线增多从而达到视野亮度增强,物象清晰的效果。

亲 您明白了么??

»

15
十月

光学显微镜基础知识 – 工作原理

互动博客 | No comment

自从他们在16世纪后期的发明,光学显微镜,加强在基础生物学,生物医学研究,医疗诊断和材料科学的知识。光学显微镜可观察放大高达1000倍的物体,揭示了微观细节。光显微镜技术的发展远远超出罗伯特胡克和安东尼范列文虎克的第一显微镜。已经开发了特殊的技术和光学揭示活细胞的结构和生物化学。显微镜甚至已经进入数字化时代,利用电荷耦合器件(CCD)和数码相机捕获图像。然而,这些先进的显微镜的基本原则是很多像你可能已经在你的第一个生物课的学生显微镜。

在本文中,我们将进入光学显微镜的微小世界和检查,让他们暴露是什么,否则无法检测到人眼的各种技术。

基础知识

光学显微镜的工作方式非常像折射望远镜,但一些细微的差别。让我们简要回顾望远镜是如何工作的。

望远镜必须收集大量光线昏暗,远处的物体,因此,它需要一个大的物镜收集尽可能多的光,并把它带到光明的重点。由于物镜是大的,它带来的一个重点对象的形象,在一定的距离,这是为什么望远镜更长的时间比显微镜。望远镜的目镜放大,图像,因为它带给你的眼睛。

相比之下望远镜,显微镜必须收集从薄,以及照明的标本,是密切由微小的面积。因此,在显微镜并不需要一个大的物镜。相反,在显微镜的物镜,小球形,这意味着它两边的焦距要短得多。它使人们集中在一个短的距离内,在显微镜的管对象的形象。图像放大,第二个镜头,称为目镜或目镜,因为它是你的眼睛。

其他望远镜和显微镜之间的主要区别在于,,显微镜有一个光源和一个冷凝器。冷凝器是一个镜头系统,着重从源到一个微小的,亮点的标本,这是同一地区的物镜检查。

也不像其中有一个固定的物镜和互换目镜,望远镜,显微镜通常有可互换物镜和固定目镜。通过改变物镜(相对平坦,低倍率的目标要全才,高倍率的目标),显微镜可以带来越来越小的领域,进入视野 – 聚光的首要任务,因为它不是在显微镜的物镜,望远镜的。

我们将在本文后面,在显微镜的部分详细介绍。

做一个简单的显微镜

您可以通过一个简单的显微镜下,用放大镜和纸张:

获得两个放大镜和一张印刷纸。

保持一个放大镜以上纸张的短距离。打印图像会显得更大一点点。

将你的眼睛和放大镜之间的第二个放大镜。

移动第二个玻璃或打印,直到成为大家关注的焦点。你会发现,打印出现大于它在第一放大镜。

»

25
九月

微分干涉的原理

业内新闻 | No comment

最标本的厚度,防止一次成为关注的焦点从的所有部件,限制高倍率镜头的实用性。 D.I.C.和相关的光学,给一个标本,是没有什么不同标本在扫描电子显微镜的外观立体外观。这些方法提高聚焦深度较厚的标本,这样可以在更高的放大倍率观察。

混沌(Pelomyxa)carolinensis尝试是一个很好的标本,尤其是当混沌包含在他们的食物空泡摄入草履虫。

原理

微分干涉显微镜需要几个光学元件,因此它可以是非常昂贵的成立。白炽光源发出的光,通过偏振片,使所有获得通过的光,必须在一个平面上振动。光束,然后通过一个棱镜分成是由一个非常小的距离分隔的组件 – 等于物镜的分辨率。光束通过冷凝器,然后标本

在邻近地区的折射率不同的标本,其中的任何部分,两束延迟或不同的折射。当他们在物镜的第二个棱镜重组有亮度的差异,相应的折射率或试样厚度的差异。如一个细胞或细胞核的边缘地区是非常明显的,因为试样的质量变化这么多,在一个很短的距离。

一个或多个组件系统的调节,以获得最大的反差。当对比度优化,可以得到一个非常鲜明的形象出现三维。效果是非常喜欢你所看到的一个主题是由一个强大的,从一个侧面光的阴影时,与在月球上的陨石坑附近的终结者,即在月球表面的阳光照射部分和阴暗的一面之间的边界,。

模仿DIC的效果

如果你有一个冷凝器是可调的,也就是说,它可以偏离中心放置,你可以产生阴影效果,非常像一个真正的DIC的形象。你只需要进行试验,以找到最佳位置为每个物镜的聚光。一般来说,你需要大量的光,由于选择性减少照明效果获得。

»

20
六月

工业显微镜原理

技术支持 | No comment

使用无限远光学系统的显微镜主要由物镜、管镜和目镜组成。标本经物镜和管镜放大后,形成放大倒立的实象;实象经目镜再次放大后,形成放大的虚象。
标本(AB)在物镜(Lo)焦点上,通过物镜(Lo)和管镜(Le)在象方形成放大倒立的实象(A’B’);靠近人眼一方的目镜(Le)对中间象(A’B’)再次放大,在明视距离(对人眼来说约为250mm)处形成一个虚象(A”B”)。
人眼通过显微镜所观察到的象就是一个被放大了的虚象A”B”。
工业显微镜原理
生物显微镜不同,工业显微镜多用于观察非透明的样品,因此主要采用反射照明,主机机身上搭载有反射照明器。观察方式主要包括:明视场、暗视场、微分干涉、偏光、荧光等。
»

12
六月

生物显微镜原理

技术支持 | No comment

生物显微镜原理

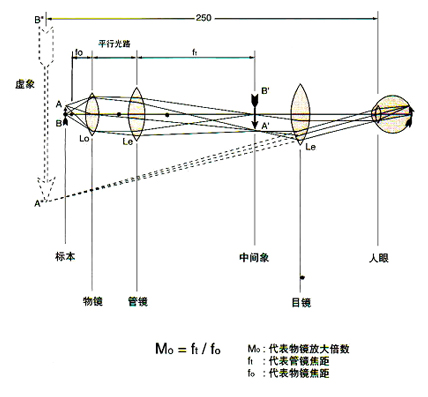

生物显微镜原理示意图

使用无限远光学系统的显微镜主要由物镜、管镜和目镜组成。标本经物镜和管镜放大后,形成放大倒立的实象;实象经目镜再次放大后,形成放大的虚象。
标本(AB)在物镜(Lo)焦点上,通过物镜(Lo)和管镜(Le)在象方形成放大倒立的实象(A’B’);靠近人眼一方的目镜(Le)对中间象(A’B’)再次放大,在明视距离(对人眼来说约为250mm)处形成一个虚象(A”B”)。
人眼通过显微镜所观察到的象就是一个被放大了的虚象A”B”。

»
