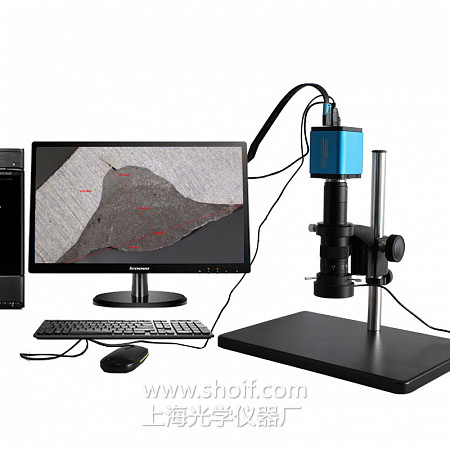

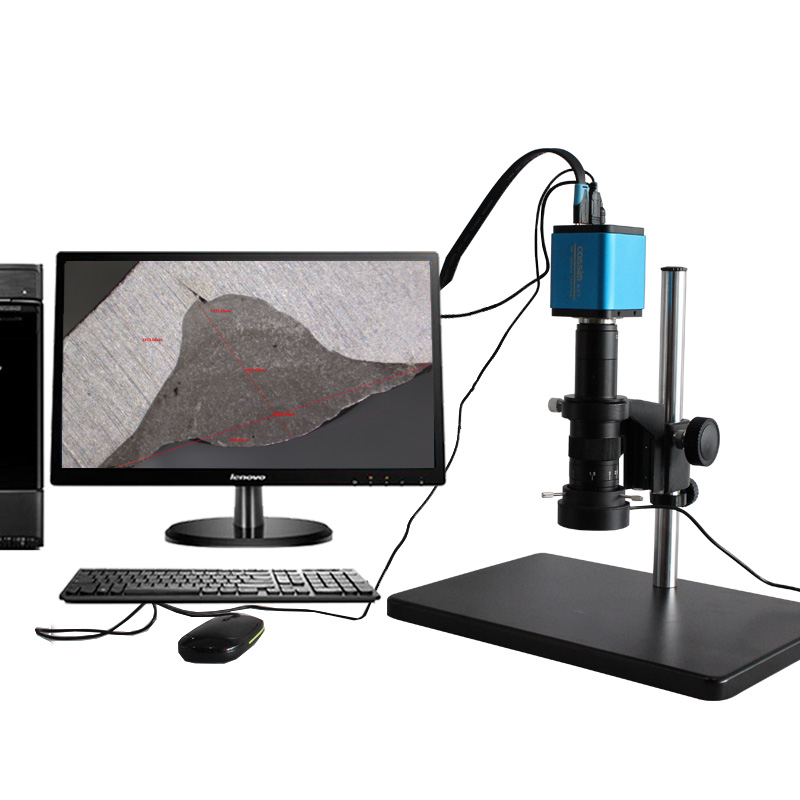

GRM-100焊接熔深测量显微镜
GRM-100焊接熔深测量显微镜
GRM-100焊接熔深测量显微镜

GRM-100焊接熔深测量显微镜

DTX-45RH(GRM-100)熔深测量显微镜使用范围相当广泛主要用于对焊接熔深检测及数据分析用, 它观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有较长的工作距离,对同一物体可实现连续放大倍率观看,可能直接电视机或电脑上观察实物图像。

产品技术特性

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证DTX-45RH(GRM-100)焊接熔深测量显微镜,焊接熔深检测及数据分析的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

DTX-45RH/GRM-100熔深测量显微镜使用范围相当广泛主要用于对焊接熔深检测及数据分析用, 它观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有较长的工作距离,对同一物体可实现连续放大倍率观看,可能直接电视机或电脑上观察实物图像。

GRM-100熔深测量显微镜性能可靠,操作简单,使用方便,且外形美观,不仅可作熔焊熔深观察分析用,GRM-100焊接熔深测量显微镜具有 很高的分辨率及大视场范围的清晰度,因此广泛用于纺织制品,金属制品,化工化学,塑料制品,电子制造,机械制造,医药制造,农林牧渔,食品加工,印刷工业,高等院校,考古研究等众多领域。

GRM-100熔深测量显微镜是将精锐的光学显微镜技术、通过先进的光电转换技术与计算机(电视机)完美地结合在一起而开发研制成功的一项高科技产品。在计算机显示屏幕上观察测量实际熔深尺寸及实时动态图像,并能将所需要的图片进行编辑、保存和打印。

仪器选配件:

  • 二维工作台
  • 光纤冷光源(亮度可调)
  • LED灯(环形灯,亮度可调)
  • 物镜:0.3X  0.5X  0.75X  1.5X  2X

GRM-100技术参数:

  1. 可能直接电视机或电脑上观察实物图像。
  2. 物镜连续变倍0.7-4.5X
  3. 变倍比6.4:1
  4. 标准工作距离100mm
  5. 适配镜:0.5X
  6. 主镜体和托架配合尺寸φ39.6mm和φ50mm
  7. 调焦手轮松紧可调,调焦范围63mm和50mm
  8. 主标直径:φ25mm,高度323/270mm
  9. 总放大倍数 :7X—450X (以21寸电视机,2X倍的大物镜为例)
  10.  光    源:56颗粒LED环形灯,亮度可调
  11. 图像捕捉:从显微视频捕捉卡上捕捉图像,用于测量,保存。
  12. 打开文件:打开已存在的图像文件用于测量,支持BMP图像格式和JPG格式。
  13. 定标:确定图像尺寸与真实尺寸的比例,一般在图像测量之前。
  14. 定标分X,Y两个方向:水平方向和垂直方向。只有两个方向都定标之后,标尺才能Zui后确保所测量数据为实际尺寸。
  15. 基本信息与管理:在标尺信息与管理中,可以保存当前标尺,清空当前标尺。选用和删除已保存的标尺。
  16. 保存图像:可以将当前的结果保存到图像文件。
  17. 打印图像:可以将当前的结果进行打印。
  18. 图形基本操作功能:画图,连续画图,修改图形大小,数值化修改图形参数,移动,删除,标注,预置图形,构造图形。
  19. 锁定图像:锁定图像,以不使鼠标的异常移动改变现有图形。
  20. 图像对比:可以打开或捕获两幅图像,进行人工对比。
  21. 动态图像对比:可以打开或捕获一幅图像,和现在的捕获图像画面进行人工对比。
  22. 全部图形属性:可以查看当前画面上全部图形的属性,另外还可以把其导出保存为Excel文件。
  23. 定倍打印:如果已定标,则系统跟据定标结果计算得到实际放大倍数,然后跟据用户设定的倍数对图像进行相应的放大或缩小。
  24. 基本无素图形测量:点、线、矩形、圆、椭圆、圆弧、多边形。
  25. 各种图形位置关系:两点距离、点到直线距离、两线角度、两圆关系。
  26. 元素构造:中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦构造。
  27. 图形预置:点、线、矩形、圆、椭圆、圆弧。
  28.  图形处理:图形大小改变、图形位置移动、图形数值化修改。
  29. 图像处理:图像捕捉、图像文件打开、图像文件保存(BMP、JPG)、图像打印
  30. 1/2.5英寸(4:3) CMOS,500万像素高动态范围传感器
  31. 实时观测,图像拍摄和处理,录像及测量
  32. 拍照分辨率(可选):2592x1944/1920x1080/1280x720/640x480
  33. 录像分辨率:720P/15fps
  34. 成像范围:5.70mm(H) x 4.28mm(V)
  35. 有效像素:2592H x 1944V
  36. 像素尺寸:2.2 umx 2.2µm
  37. 数字位深:12-bit
  38. 信噪比:38.1dB
  39. 动态范围:70.1 dB
  40. 工作温度:-10度~+50度
  41.  曝光模式:自动/手动
  42. 白平衡模式:自动/手动
  43. 图像还原真实,高灵敏,低噪点
  44. 高速USB 2.0 数据传输
  45. 两种图像数据格式可选,分别满足高分辨率及高速率使用。
  46. 配测量软件可用于图像采集和分析
  47. 提供SDK开发包(DIRCTSHOW)
  48. 国际标准C接口,可轻松安装于显微镜系统的三目镜头和目镜筒上
  49.  操作系统:Windows XP/Vista/Win7(32位和64位)
