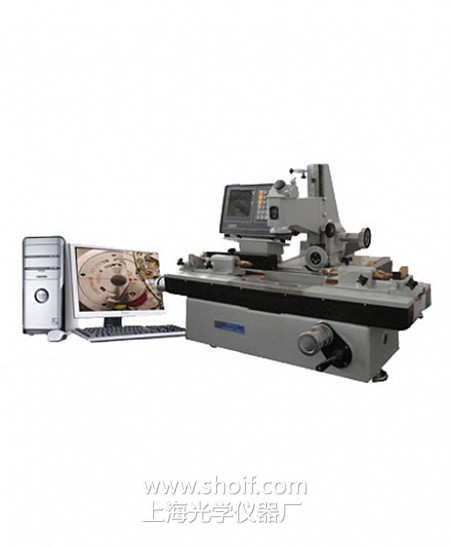

19JPC 微型万能工具显微镜
19JPC 微型万能工具显微镜

19JPC 微型万能工具显微镜

19JPC微型万能工具显微镜是应用计算机辅助测量的新一代高精度万能工具显微镜,能解决各种复杂的二维测量问题,如圆心、中心、交点、中心线、夹角等。该仪器采用光栅感传器和PC系列微机以及数据借口卡采集测量数据,同时在19JPC二维测量程度进行数据处理,显示并打印测量结果。在工业生产和科研中使用十分广泛,是一种精度高、使用方便的光学计量仪器。

产品技术特性

  • 1、仪器使用公制和英制两种计量单位,计算精度分别达0.0001毫米和0.0001寸。
  • 2、仪器可对工作台滑座导轨的装配误差自动修正,进一步提高测量精度。

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证19JPC 微型万能工具显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

一、技术参数

光学系统

有限远光学系统

观察方法

目镜筒

三目镜筒/标准C口

光学方式

反射光照明

物镜放大倍数标志值

1X

3X

5X

总放大倍数

用测角或轮廓目镜

10X

30X

50X

用双像目镜

15X

42X

65X

物方视场(mm)

用测角或轮廓目镜

Φ20

Φ6.6

Φ4

用双像目镜

Φ13

Φ4.7

Φ3

工作距离(mm)

用测角或轮廓目镜

81

90

65

用测角或轮廓目镜

47

85

63

测量范围与分度值

1.X、Y坐标

测量范围:200×100mm,分度值:0.0005mm(19JPC型)

2.瞄准显微镜

升降行程:120mm

立臂倾斜范围:左右各15度,分度值:10分

照明光阑调节范围:Φ3~Φ3mm,分度值:1mm

3.测角目镜

角度测量范围:360度,分度值:1分

4.轮廓目镜

角度测量范围:±7度,分度值:10分

圆弧分划板:曲率半径R0.1~100毫米

罗纹分划板:普通螺纹螺距t0.25~6毫米,梯形螺纹螺距t2~20毫米

5.光学分度

测头直径:Φ3±0.1mm(实际直径的极限检定误0.0005毫米)

测量力:8-14g

Zui大测量深度:15

6.玻璃台

台面尺寸:215mm×130mm

7.顶针架

Zui大夹持直径:φ100mm

Zui大夹持长度:被测件直径≤55mm时,为750mm;被测件直径>55m时,为600mm

8.高顶针架

Zui大夹持直径:Φ180mm

Zui大夹持长度:600mm

9.V形架

左V形架前后调节范围:前后各5毫米

右V形架前后调节范围:向上15毫米,向下3毫米

仪器精度

温度要求:

(1)作室的温度应为20℃±2℃

(2)工作室的温度变化每小时不超过1℃

(3)被测件和仪器的温差不超过0.5℃

在满足所规定的温度要求的条件下,仪器有如下的保证:

a.X、Y坐标

用玻璃毫米分划尺进行检定时,仪器的Zui大不准确度:

19JPC:0级:(1+ L/100)μm(式中L为测量长度,单位mm)

仪器分划尺按修正表进行修正时:X不大于0.0025毫米,Y不大于0.0015毫米

b.测角目镜

测量角度的Zui大不准确度:不大于1分

c.双像目镜

合像的不稳定性:不大于0.0005毫米

合像的不正确性:不大于0.001毫米

d.光学分度头

Zui大不准确度:不大于1分

e.光学分度台

Zui大不准确度:不大于30秒

f.光学定位器

测量的不稳定性:不大于0.001毫米

测量的不准确度:不大于0.0015毫米

成像分析系统

1、适配镜

直径:59mm,放大倍率:0.5倍,内调焦距:0~3mm,调焦后可锁紧

2、摄像头

高速USB2.0接口,可达480Mb/s

灵敏度:1V/lux-sec(550nm)

像素点尺寸:2.2μm×2.2μm

白平衡:自动/手动一键白平衡

帧率:40fps

图象采集分辨率格式:支持8种格式

Zui大采集分辨率:2592×1944

软件功能:图像显示、图像拍摄、录像和图象处理功能

3、基本图像软件参数

(1)拍摄图片上加定倍标尺

(2)图片可加文字功能

(3)图像与标尺及文字合成并保存

外型尺寸(mm)

980×1020×640

重量

约250kg

二、选购件

1

光学分度台

测量范围:360度

分度值(投影读数):10秒

玻璃台面直径:Φ106mm
