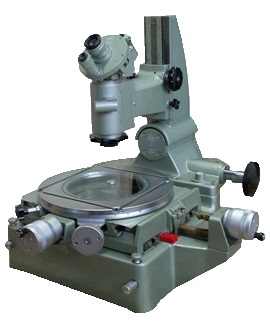

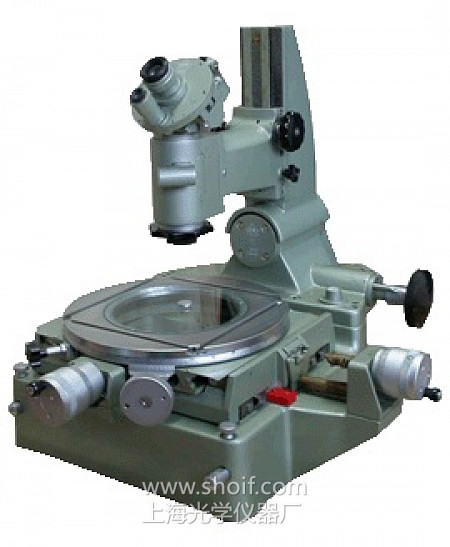

JGX-2 大型工具显微镜
JGX-2 大型工具显微镜

JGX-2 大型工具显微镜

JGX-2大型工具显微镜是一种以影象法作为测量基础的精密光学测量仪器,加上测刀也能以轴切法来进生更精确的测量。是工具制造厂产品鉴定的基本工具,也适用于其它精密机械制造厂、科学研究单位及学校等,供生产或科学研究之用。

产品技术特性

  • 1、有多种附件,使测量项目有所增加。
  • 2、配备不同的放大倍率,以便对微小工件也能作精确的测定。
  • 3、在仪器上配装附加的投影设备后,可作为轮廓投影仪使用。

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证JGX-2 大型工具显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

一、技术参数

型号

JGX-2

测量范围

纵向移动

应用测微螺杆:0-25mm

应用测微螺杆及量块:0-150mm

横向移动

应用测微螺杆:0-25mm

应用测微螺杆及量块:0-50mm

圆工作台直径

280mm

圆工作台旋转角度范围

0-360°

显微镜立杆侧向倾斜角度范围

±12°

测角目镜分度范围

0-360°

轮廓目镜分度范围

±7°

物镜至工作台间Zui大的间距

≈200mm

光轴中心至立柱间Zui大间距

≈166mm

顶针架装夹工件的Zui大长度

直径≤39mm的工件:315mm

直径≤85mm的工件:235mm

V型支架装夹工件的Zui大直径

130mm

工作距离与视场直径

物镜放大倍率

总放大倍数

工作距离

视场直径

1X

10X

≈78mm

≈21mm

3X

30X

≈69mm

≈7mm

5X

50X

≈49mm

≈4.2mm

仪器外形尺寸(长×宽×高)

900×600×550mm

仪器与外包装重量

150kg

二、仪器成套性

1

仪器主体

8

V型支架、顶针架(包括内外顶各一对)

2

测量照明灯、测角目镜灯

9

无中心夹具

3

测角目镜、双象目镜

10

光学测孔器

4

螺纹轮廓目镜

11

压板座(包括压脚2只)

5

物镜:1X、3X(安装在仪器上)、5X

12

定焦杆

6

量块:25毫米、50毫米、75毫米

13

6V30W灯泡、GY6-2.1仪器灯泡、保险丝1A

7

反射照明灯、变压器

14

随机文件
