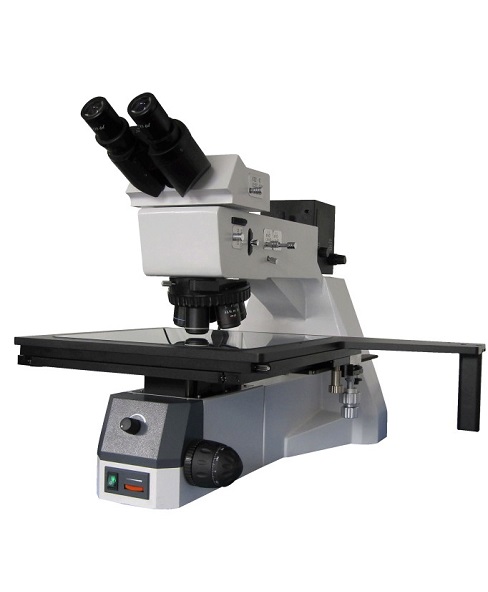

8XB-PC 芯片检查显微镜
8XB-PC 芯片检查显微镜

8XB-PC 芯片检查显微镜

8XB-PC正置(明暗场)芯片检查显微镜广泛的应用于透明、半透明或不透明物质,比如金属陶瓷、电子芯片、印刷电路、LCD基板、薄膜、纤维、颗粒状物体、镀层等材料表面的结构、痕迹,都能有很好的成像效果。

产品技术特性

  • 1、采用了UIS高分辨率、长工作距离无限光路校正系统的物镜成像技术。
  • 2、拓展了物镜的复用技术,无限远物镜与所有观察法相兼容包括明暗视野法、偏光法,并在每一观察法中均提供高清晰的图像质量。
  • 3、采用非球面Kohler照明,增加观察亮度。
  • 4、WF10X(Φ25mm)超大视野目镜,长工作距离明暗场金相物镜。

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证8XB-PC 芯片检查显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

一、技术参数

光学系统

无限远光学校正系统

观察方法

目镜筒

三目镜筒/标准C口

光学方式

透射、返射、偏光、明场、暗场、

目镜参数

倍率

10X(标)

视场范围

25mm

物镜参数

倍率

5X

10X

20X

40X(选)

50X

100X(选)

数值孔径NA

0.1

0.25

0.40

0.60

0.55

0.80

工作距离(mm)

29.4

16

10.6

5.4

5.1

3

物镜转换

五孔转换器

载物工作台

1、双层移动平台

2、工作台尺寸:311mm×352mm,移动范围:250mm×250mm

调焦机构

粗微动同轴调焦,调焦范围:36mm,微动格值:0.002mm

照明装置

垂直照明,带孔径光栏和视场光栏

卤素灯12V/100W,AC85V-230V亮度可调节

成像分析系统

1、适配镜

直径:59mm,放大倍率:0.5倍,内调焦距:0~3mm,调焦后可锁紧

2、摄像头

高速USB2.0接口,可达480Mb/s

灵敏度:1V/lux-sec(550nm)

像素点尺寸:2.2μm×2.2μm

白平衡:自动/手动一键白平衡

帧率:40fps

图象采集分辨率格式:支持8种格式

最大采集分辨率:2592×1944

软件功能:图像显示、图像拍摄、录像和图象处理功能

3、基本图像软件参数

(1)拍摄图片上加定倍标尺

(2)图片可加文字功能

(3)图像与标尺及文字合成并保存

重量

25kg

二、仪器成套性

1

显微镜主体:1台

4

无限远长工作距离明暗场物镜5X、10X、20X、50X:各1只

2

目镜筒:1只

5

0.5倍适配镜:1只

3

0.5倍适配镜:1只

6

YH-300摄像头:1套

三、选购件

1

目镜:12.5X、10X测微镜、测微尺(格值:0.01mm)

4

数码适配镜、数码相机

2

无限远长工作距离明暗场物镜:40X、100X(干)

5

专业研究级图像分析软件、计算机

3

500万或900万数码摄像头
