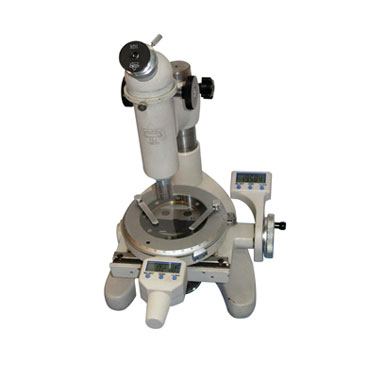

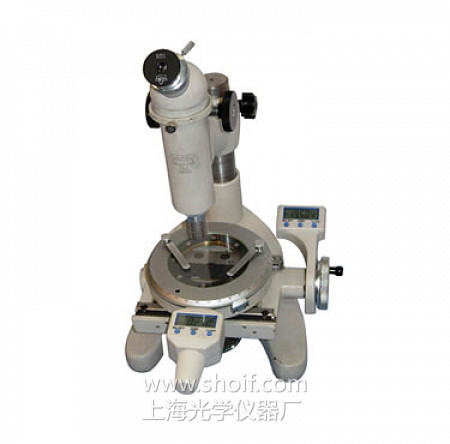

15JE数显型测量显微镜
15JE数显型测量显微镜

15JE数显型测量显微镜

15JE数显型测量显微镜是光学计量仪器种类之一,它的结构简单,操作方便,适用范围极广。

产品技术特性

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证15JE数显型测量显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

产品用途

测量显微镜是光学计量仪器种类之一,它的结构简单,操作方便,适用范围极广,主要用途如下:

  • 直角坐标中测定长度,例如测定孔距,基面距离,刻线距离,刻线宽度,键槽宽度,狭缝宽度,通孔圆直径等等;

  • 转动度盘测定角度,例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量;

  • 用作观察显微镜,以比较检查工作表面光洁度,鉴定冶金工业的矿石标本,检定印刷照相制版,检验纺织纤维等;

规格参数15JE
光路系统有限远 160mm机械筒长
观察头单目头、45°倾斜
目镜WF10X/Ф14mm带分划板
物镜倍率数值孔径(N.A.)工作距离(W.D.)
2.5×0.0858.84
10×0.257.81
放大倍数25×-100×
测量工作台读数装置参数X轴移动范围50mm
Y轴移动范围13mm
刻度盘分度范围0°- 360°
分度值
游标读数示值6'
数显测量Zui小单位0.001mm
测量工作台直径120mm
测量台与物镜间距离80mm
测量精度误差值(5+L/15)μm     (L—被测件长度)
调焦机构调焦手轮进行上下调焦
照明系统反射光(自然光)
仪器尺寸长宽高:262*220*325mm
可升级配件目镜:20×
物镜:4× 5× 20× 60×(S)
电光源
注解:●为标配、○为可升级配件
