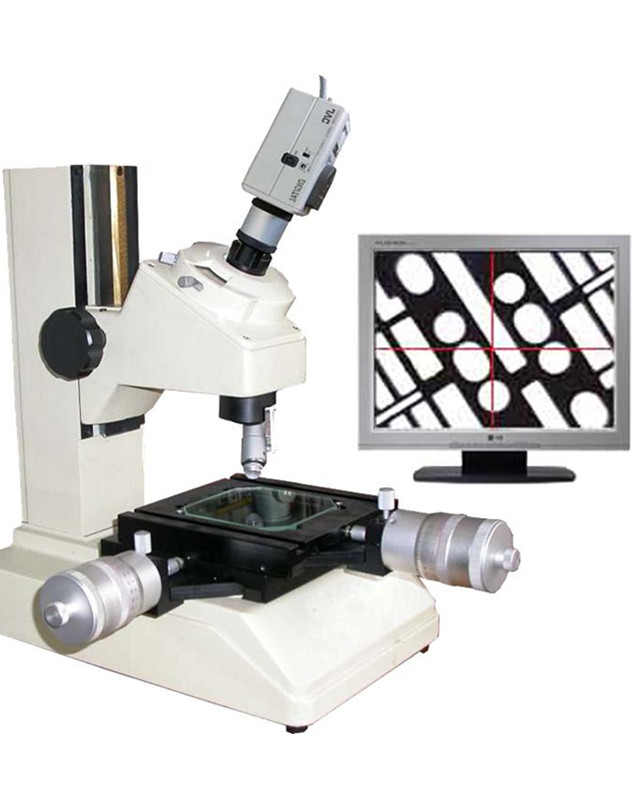

IMC 影像型工具显微镜
IMC 影像型工具显微镜

IMC 影像型工具显微镜

IMC 影像型工具显微镜能方便地读取千分表头示值,测量工件的孔径、孔距等尺寸以及角度、使用任选的目镜组还能检验螺纹以及齿轮形状等。设计非常紧凑、重量轻、Zui适合设置在加工现场受到限制的场所。可广泛应用于光学、机械、电子行业的几何尺寸精密测量,特别是刀具行业的形状测量。

产品技术特性

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证IMC 影像型工具显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

一、用途

IMC 影像工具显微镜能方便地读取千分表头示值,测量工件的孔径、孔距等尺寸以及角度、使用任选的目镜组还能检验螺纹以及齿轮形状等。设计非常紧凑、重量轻、Zui适合设置在加工现场受到限制的场所。可广泛应用于光学、机械、电子行业的几何尺寸精密测量,特别是刀具行业的形状测量。影像工具显微镜配有高精度的工作平台,日本进口摄像器,以及图像采集卡。可以直接在计算机屏幕上瞄准,无须人眼瞄准,减小人为误差。从而保证仪器的高精度性,是一种理想的多用途的小型精密测量仪器。


二、系统简介

影像工具显微镜是将传统的测量显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。不仅具有传统的测量显微镜的作用,还具有计算机处理功能。
影像工具显微镜将所观察的图像在计算机很方便地测量图形的任何几何图形(点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度等),是一种比较经济实惠的计量仪器。


三、技术规格

显微镜总放大率:30X
目镜:15X
物镜:2X
测量范围:50x50mm
读数手轮格值:0.002mm(可调零)
测量精度:0.01mm
测角目镜分划值:6′
角度范围:0-360°
读数装置测微头移动量:25mm
载物台面尺寸:152xl52mm
载物玻璃有效尺寸:96mmx96mm
Zui大载重量(玻璃上面):5kg
聚焦方式:手动
工件Zui大高度:110mm
照明装置:透射,带绿色滤光片,亮度可调,
单灯倾斜反射照明,亮度可调节,光源24V2W
仪器重量:15kg
