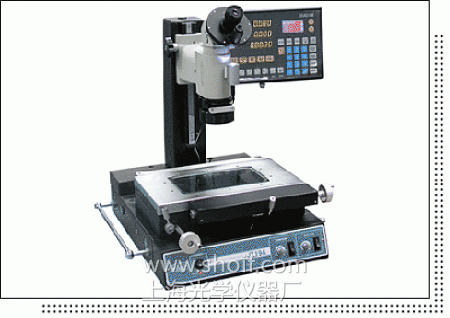

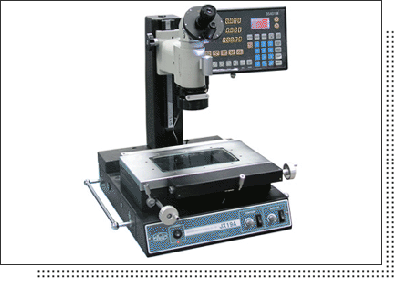

JX19A精密型测量显微镜
JX19A精密型测量显微镜

JX19A精密型测量显微镜

JX19A数字式测量显微镜配有多功能数显箱,其功能包括:坐标点和采集和直线、圆、圆弧等元素的构造,进一步可以求取各元素的位置,角度以及各元素间的距离,交点等相关要素,能完成各种复杂的测量工作。

产品技术特性

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证 JX19A精密计量检测显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

JX19A测量显微镜主要用途

JX19A数字式测量显微镜是制造行业的计量部门或车间检查站广泛使用的一种多用途计量仪器。仪器采用高象质光学显微镜,并具有精密二坐标工作台,以光栅尺作为长度测量传感器,具有较高的测量精度和操作效率。
仪器的用途十分广泛,其典型测量对象有:

1、 测量各种金属加工件、冲压件、塑料件的直径、长度、角度、孔的位置等。

2、 测量各种刀具、模具、量具的几何参数。

3、 测量印刷电路板上的线条宽度、距离和元件焊装孔的尺寸和位置。

JX19A数字式测量显微镜配有多功能数显箱,其功能包括:坐标点和采集和直线、圆、圆弧等元素的构造,进一步可以求取各元素的位置,角度以及各元素间的距离,交点等相关要素,能完成各种复杂的测量工作。





  • 工作台坐标测量范围(㎜):X坐标:0-200 Y坐标:0-100
  • X、Y坐标显示当量: 0.001㎜
  • 工作台坐标示值准确度:(4+L/50)μm,其中L为被测长度,单位:㎜
  • 中央显微镜放大率:30×
  • 物镜放大率:3×
  • 目镜放大率:10×
  • 显微镜的物方视场直径(㎜):6.6
  • 工作台Zui大荷重(kg):15
