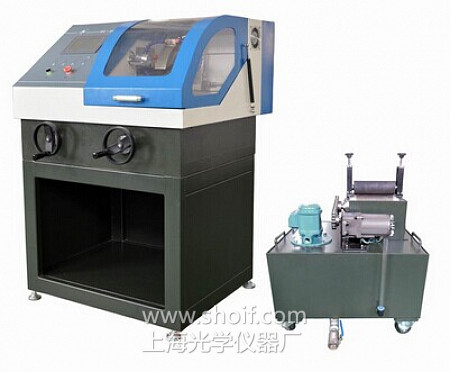

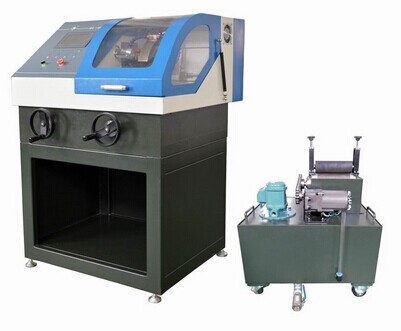

QG-90Z台式金相试样切割机
QG-90Z台式金相试样切割机

QG-90Z台式金相试样切割机

QG-90Z台式金相试样切割机是集手动方式和自动方式于一体的台式精密切割机,具备可选X轴移动工作台,进行自动Y轴方向连续的切割功能;具备可调高度主轴功能;该设备可以用于各种形状、尺寸和材料的样品切割。其切割能力可以满足生产检验和实验室日常检测切割样品之用。

产品技术特性

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证QG-90Z台式金相试样切割机的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

产品简介:

QG-90Z台式金相试样切割机是集手动方式和自动方式于一体的台式精密切割机,具备可选X轴移动工作台,进行自动Y轴方向连续的切割功能;具备可调高度主轴功能;该设备可以用于各种形状、尺寸和材料的样品切割。其切割能力可以满足生产检验和实验室日常检测切割样品之用。

特点:

1.主电机采用变频电动机进行驱动,具备从500RPM到3000PRM的转速调整范围,并且转速稳定不会因负载改变,满足了各种不同材料的切割需要。

2.主轴高度可调整,适用从小型薄型的金刚石锯片到大型的砂轮切割片,并可于切割片损耗时,进行补偿,有效的提高了切割片的利用,节省了成本。

3.可选X轴移动工作台,在自动切割模式下,可以进行自动Y轴方向连续的系列切割。

4.水平式自动或手动一体进刀方式,进刀方式灵活,进刀行程大,可适用于更大工件的切割。

5.可以选用程序控制进刀,进行精确的进刀控制。

6.超大的样品观察窗,使使用者更便于观察样品的切割过程。

7.配备的排气装置,可保证切割时产生的各种蒸汽和烟雾的高效流动排出,使观察变得更清楚。

8.可调节LED灯照明设计,可实现对整个切割室所用区域的有效照明。

9.采用带有磁性系统的过滤水箱,循环水通过磁性系统时,切割时产生的金属切割碎屑被磁性系统吸出并排除出去,提高样品切割的效果和循环水的利用次数,并且避免堵塞实验室的排水系统。

规格/参数:

规格/型号

QG-90Z

手/自一体砂轮切割机



金属外壳,防爆透明观察窗



切割模式

手动切割,自动切割。

切割刀片种类/尺寸

金刚石、树脂/¢250、¢300或¢350mm

主轴转速

500-3000rpm

切割主轴升降行程

50mm

切割主轴升降方式

回转手轮控制

刀片安装孔尺寸

¢32mm

不锈钢法兰盘

¢80mm

切割刀片快速更换



Zui大切割能力

Max ¢90mm圆棒





进刀方式

电机带动水平螺杆推进工件方式进刀,速度皆可调整,进给速1-140mm/min

进给方式:自动模式——自动进给,到达设定位置后自动回到原点

          手动模式——回转手轮控制或按键控制(电机带动,手动控制)

进刀方式:水平进刀

Y轴Zui大行程

260mm

X轴移动工作台行程

40mm

切割平台尺寸

尺寸435*300mm,采用12mm槽宽T型工作台

切割夹具

快速推拉式虎钳左右手操作各一组  钳口高度60mm

液晶触摸屏及薄膜按键



工作室照明

内置LED照明

冷却装置

四道冷却水喉及一道清洗水枪

外置循环水箱

88L

水箱过滤装置



紧急停止按钮



电机

3KW 变频电机

电源

380V 50HZ
