体视显微镜使用方法

      技术支持

       立体显微镜又称“实体显微镜”或“解剖镜”,在观察物体时能产生正立的三维空间影像。立体感强,成像清晰和宽阔,又具有长工作距离,并是适用范围非常广泛的常规显微镜。操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,配测量软件可以测量各种数据。

使用方法

(1)装好显微镜后,在确保供电电压与显微镜的额定电压一致后方可插上电源插头,打开电源开关,并选择照明方式;

(2)根据所观察的标本,选好台板(观察透明标本时,选用毛玻璃台板;观察不透明标本,选用黑白台板),装入底座台板孔内,并锁紧;

(3)松开调焦滑座上的紧固螺钉,调节镜体的高度,目测工作距离在80mm左右,(使其与所选用的物镜放大倍数大体一致的工作距离)调好后,锁紧托架,将安全环紧靠调焦托架并锁紧;

(4)装好目镜,先将目镜筒上的螺钉松开,装好目镜后再将此螺钉拧紧(目镜放进目镜筒时,要特别小心,不要手触摸镜头透镜表面);

(5)调好瞳距,当使用者通过两个目镜观察视场时中不是一个圆形视场时,应扳动两棱镜箱,改变目镜筒的出瞳距离,使之达到能观察到一个完全重合的圆形视场(说明瞳距已调好);

(6)观察标本(对标本调焦)。 先将左目镜筒上的视度圈调至0刻线位置。通常情况下,先从右目镜筒(即固定目镜筒)中观察,将变倍筒(有变倍装置机型时)转至Zui高倍位置,转动调焦手轮对标本调焦,直至标本的像清晰后,再把变倍筒转至Zui低倍位置,此时,用左目镜筒观察,如不清晰则沿轴向调节目镜筒上的视度圈,直到标本的像清晰,然后再双目观察其调焦效果;

(7)结束观察时,关掉电源,移走标本,用防尘罩将显微镜严密罩盖。

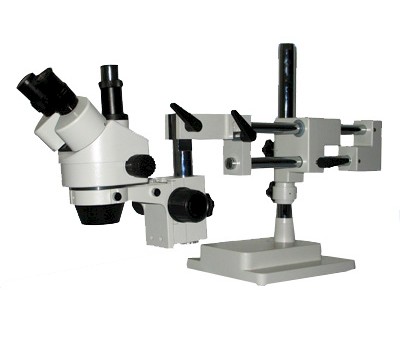

XTZ-05T 三目万向体视显微镜
