做xrd为什么没有出现峰都是平的？
技术支持做xrd时没有出现明显的峰，基本都是平的，是什么原因呢
来源:转载网络 作者： 彩色的黑

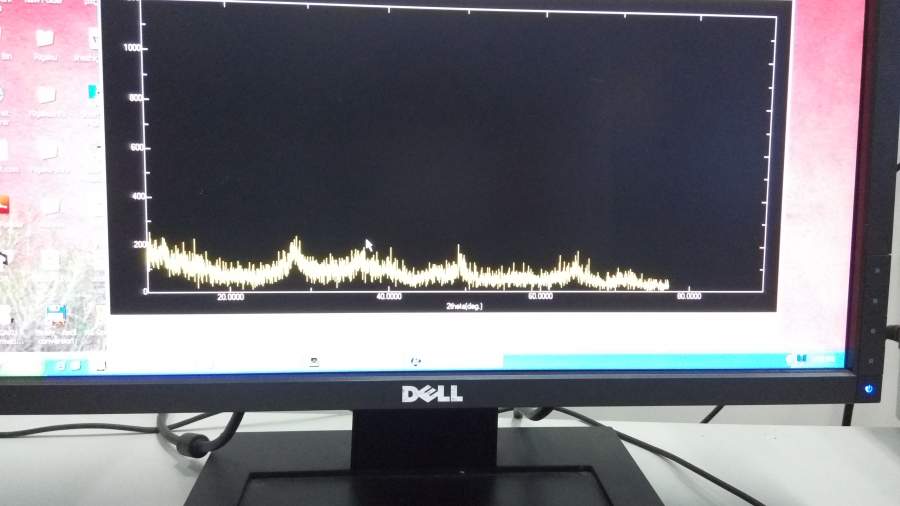

做的是纳米材料，是用水热和溶剂热法联合制备的，总体积60ML，加了尿素和10ML丙三醇，160度条件下12h，然后产品在80下烘干的......做出来的xrd就是这个样子，很无语啊，不知道什么原因，是不是我的没有晶体出来啊
应该是有的，只是可能做的不是很好，或者量太少了吧
结晶程度低
只有尿素和丙三醇吗，那样应该是碳材料吧，结晶度很低的
这也不一定是结晶度不高的缘故。有无可能是XRD的某些测试参数没有调好所导致的呢？
结晶性不好
还有铁和铝的混和溶液
我也不是很懂啊，姿势学校老师就这届把仪器放那了，也没什么设置的
怎样可以提高结晶度吗
对过pdf卡片了么？是你所需材料对应物质的峰位置么？峰强度不高说明晶相晶化程度不高，你可以适当问度煅烧一下提高下晶化度
可以热处理试一下
把样品转几个角度试试
没有结晶，所以没有衍射
样品没放好吧，有一次样品台我放反了也出现这种情况。
你可以把扫速放慢，时间长一点。结晶度应该会好一点。
也可以把烘干后的产品放管试炉中惰性气体煅烧2h
材料尺寸越小，半峰宽越大，也影响XRD峰强度，另外，结晶性好坏也会影响强度。你的XRD数据可以看出明显的峰，可以用目标物相对应下。如果想峰明显一些可以考虑退火
你这个有峰，是结晶度的问题，建议在某一个温度熟化一段时间，还有把仪器参数设置一下，慢慢扫描，扫描速度过快也会出现这个问题
也可能是你的样品没有处理好
如果是纳米颗粒，结晶度不高可能就会出现这种XRD峰不明显。建议用PDF卡片对一下，如果位置对上，退火峰明显了，应该可以断定是结晶度关系。
20-40范围的衍射峰应该是碳材料的，40.50.70分别也有较弱的衍射峰，建议跟标准卡片对比一下。此外，你的衍射峰有宽化现象，说明你的材料尺寸比较小。
颗粒太细，晶型差，有些化合物本事就差，看物质的
好像非晶，可能退火温度不高？
仪器的问题，我也遇到过，你看看参数跳对了吗
纳米颗粒如果粒径很小，XRD的峰会宽化，同时采样时间需要延长。不知道你的XRD做了多久，应该需要好几个小时才能有比较好的信号。
我觉得可能是结晶度低的影响，跟纯相的样对比一下，如果峰的位置对的上，峰强很低的话，就说明结晶性差，可能外在的条件影响，譬如水热的过程。或者你可以再次测一下XRD，让懂的人给你检查一下参数设置，测一个120s长时间的看看
先要确定使用的衍射仪参数是否正确，如果是3KW的衍射仪可能功率低，图谱质量不好。也可能跟样品有关，这就需要重复试验来验证了。Zui好是用大功率衍射仪测试一下，然后检索是否是目标产物，然后再做定论。
