显微镜专业生产商,上光仪器有限公司(原上海光学仪器厂)

全国统一服务热线 :

新闻资讯

残余奥氏体的存在条件是什么?有什么作用和目的?

      新闻资讯

上篇回顾:铝合金里的T6态的具体工艺是什么?

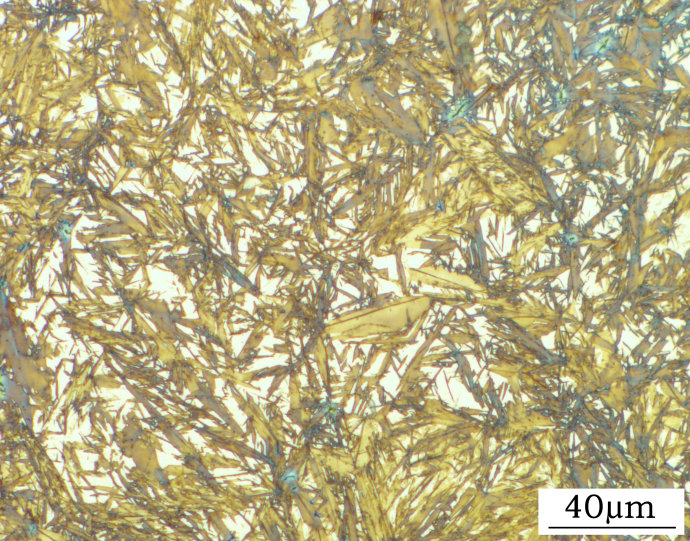

粗大马氏体+残余奥氏体

粗大马氏体+残余奥氏体

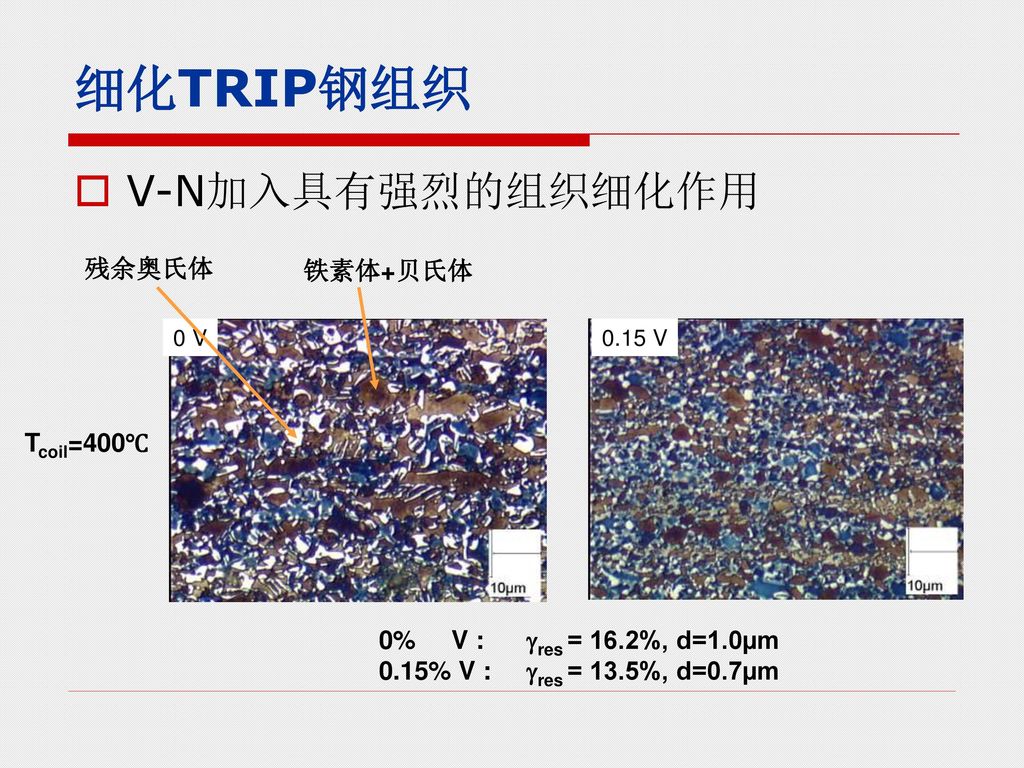

TRIP钢组织

细化TRIP钢组织+V-N加入具有强烈的组织细化作用+残余奥氏体+铁素体+贝氏体+Tcoil=400℃

轧制后冷却之后,残余奥氏体在什么钢中存在?为什么能存在,有什么作用和目的?残留奥氏体:工件淬火时由于马氏体转变时发生体积膨胀,马氏体转变结束时总有少量奥氏体被保留下来,冷却至室温后残存的奥氏体。

残余奥氏体能降低材料中裂纹的影响,对于轴承中的疲劳性能也有重要影响

淬火后的钢都有残奥

你能想到的各种钢,只要淬火处理就有残余奥氏体,。 残余奥氏体是软而粘的高温相,是一种非稳定相,在磨削过程中,会产生磨削裂纹,还会形成淬火软点,降低淬火硬度,使工具钢疲劳强度下降。其有利的一面是:残余奥氏体具有高的冲击韧度,可以吸收形变能,缓冲工件的淬火应力,减轻变形开裂倾向,此外,还具有控制麻点形成的功能,并可利用它的相变超塑性,矫正淬火变形。马氏体加部分残余奥氏体是一种强韧化的复相组织;在交变压应力作用下,可提高滚动轴承钢的疲劳强度;可以防止齿轮的齿面发生点蚀;可以平衡(补偿)马氏体因回火分解而引起的体积变化,

不管什么钢啊  只要有马氏体转变就会有残余奥氏体, 这是因为马氏体转变具有不完全性。

低合金钢,马氏体钢,马氏体时效硬化钢等使用态为马氏体(或索氏体)的钢种,由于尺寸以及淬火冷却速度原因,易导致淬不透现象发生,因此在淬不透区就会有一定含量的残余奥氏体。如果我们使用较小尺寸的以上提到材料的金属试块儿做实验,由于试块儿尺寸小,容易淬透,故淬火后一般会是100%的马氏体组织;当然在后期高温回火中容易出现逆变奥氏体,而逆变奥氏体相相对稳定,其存在可以提高材料的低温韧性等等楼啥提到的好处。

残余奥氏体观察显微镜推荐:http://www.shoif.com/product/microscope/mm/

相关内容
