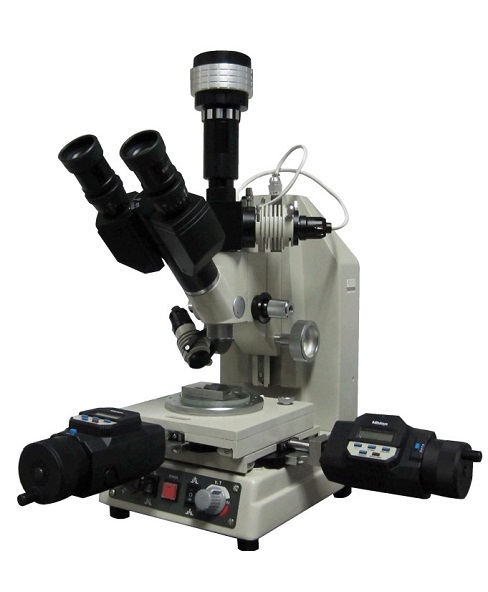

107JA 数显测量显微镜（新款）
107J为光栅数显的小型精密测量仪器。工作台除作X、Y坐标的移动外，还可以作360º的旋转，亦可以进行高度方向做Z坐标的测量；采用双筒目镜观察。照明系统除作透、反射照明外还可以作斜光线照明。仪器进一步可连接CCD电视摄像头，作工件的轮廓放大；亦可连接计算机进行数据处理等测量。是一种理想的多用途的小型精密测量仪器。
产品技术特性
- 1、利用摄像头在计算机屏幕上直接瞄准，操作方便，可靠性强。
- 2、通过计算机接口和二维测量程序可使被测工件的轮廓直接显示在计算机屏幕上并可进行编辑。
- 3、二维测量程序包括点、线、园、弧、直线度、圆度、螺纹、凸轮等测量功能。
- 4、放大倍数高，工作台除作X，Y坐标的移动外，还可以作360°的旋转。
- 5、照明系统可作透、反射照明。
订购信息
上海光学仪器厂友情提示:
因仪器产品升级更新等原因，我们不保证107JA 数显测量显微镜（新款）的图片和技术参数是最新的，我们推荐您点击此处联系我们，我们会有专业工程师根据您的需求提供更优秀的显微镜产品，同时您也可以来电咨询：
一、技术参数
1、测量范围：X方向150mm；Y方向100mm
2、工作台尺寸：355×240mm（玻璃台面尺寸：210×175mm）
3、数显分辨率：0.0005mm
4、仪器的回程误差：0.002mm
5、仪器测量准确度：≤(3+L/25)μm（L为被测长度）
6、仪器的质量：32.5kg
7、仪器外形尺寸：420×550×600mm
8、输入电压：AC220/50Hz±10%（工作照明电压5V/LED）
光学基本参数：
物镜 | 目镜 | 总放大倍数 | 工作距离 (mm) | 视场直径 (mm) | ||
放大倍数 数值孔径 | 焦距(mm) | 放大倍数 | 焦距 (mm) | |||
4X/0.1 | 28.8 | 10X | 25 | 40X | 17.50 | 3.40 |
10X/0.25 | 15.4 | 100X | 11.60 | 1.40 | ||
40X/0.65 | 4.4 | 400X | 0.66 | 0.35 | ||
