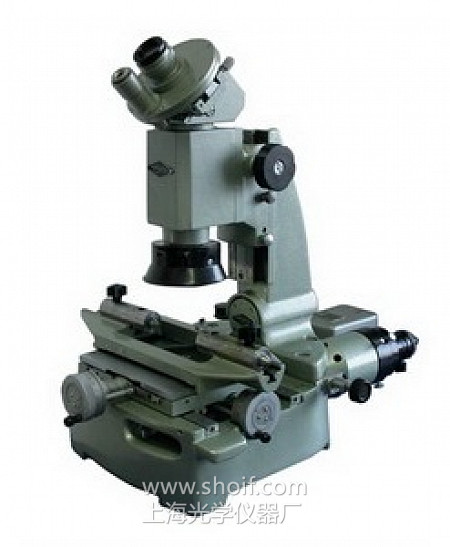

JGX-1 小型工具显微镜
JGX-1 小型工具显微镜

JGX-1 小型工具显微镜

小型工具显微镜JGX-1是以影像法为测量原理的具有繁用性的精密光学计量仪器之一。测量范围广、精确可靠、操作方便。因而特别适用于精密机械制造与工具制造工业。其主要使用范围如下:
1、测定形状样板,样板刀等按照直角座标进行测定:如果在仪器上配用附加的投影设备,即可当作轮廓投影仪使用,可以用于先画好的轮廓与投影轮廓进行比较。
2、测定螺纹,螺纹的中径、外径、内径的测定,测定螺距,螺形角,螺形角对螺纹轴的轮廓位置和螺纹形状(齿面的圆整性平坦性,平直性等。)
3、测定角度,测定螺纹梳形车刀,螺纹铣刀的螺形角,各种样板铣刀的轮廓角和各种形状样板的角度等。

产品技术特性

  • 1、可作为观察显微镜使用,例如作表面光洁度检定及其他灯类似工作。
  • 2、可配用特殊设备与附件,并可变换不同的放大倍数对于形状复杂或微小工件的测定极为方便。

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证JGX-1 小型工具显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

一、技术参数

型号

JGX-1

分度值

测微鼓轮的分度值:0.01mm

测角目镜中的角度分度值:1’

轮廓目镜中的角度分度值:10’

立杆倾斜度尺的分度值:1°

测量范围

纵向行程

应用测微螺杆:0-25mm

应用测微螺杆及量块:0-75mm

横向行程

应用测微螺杆:0-25mm

测角目镜角度分度范围:0-360°

轮廓目镜角度分度范围:±7°

显微镜立柱侧向倾斜范围:≈±12°

显微镜悬臂伸出长度

≈83mm

工作台和物镜之间距离

Zui大130mm

顶针架所允许的工件长度

直径不大于25mm的工件:Zui长220mm

直径不大于55mm的工件:Zui长100mm

外形尺寸

宽×长:350mm×600mm

投影设备时之高:530mm

投影设备时之高:730mm

重量

仪器重量:20Kg

投影设备重量:5.5Kg

二、仪器成套性

1

仪器主体

8

25mm量块

2

一般用照明设备

9

反射照明用8W6V灯具

3

测角目镜

10

10VA-6V/220变压器

4

带测角目镜照明用2W6V灯具

11

顶针架、V型支架

5

3X物镜

12

压板、定焦杆
