显微镜专业生产商,上光仪器有限公司(原上海光学仪器厂)

全国统一服务热线 :

新闻资讯

为什么斯太尔摩风冷后得到的珠光体团边界曲折不平直?

      新闻资讯

斯太尔摩风冷

斯太尔摩控制冷却工艺是由加拿大斯太尔柯钢铁公司和美国摩根公司于 1964 年 联合研制,目前成为应用最普遍,较成熟和稳妥可靠的一种线材控制冷却工艺。 该工艺是将热轧后的线材经两种不同冷却介质进行不同冷却速度的两次冷却, 即 一次水冷和一次风冷。 斯太尔摩控冷工艺的特点是适应不同钢种的需要,具有三种冷却形式,这三种类 型的水冷段的设备是相同的。

相关回顾:为什么高猛钢腐蚀不出马氏体,奥氏体和铁素体?

Q:

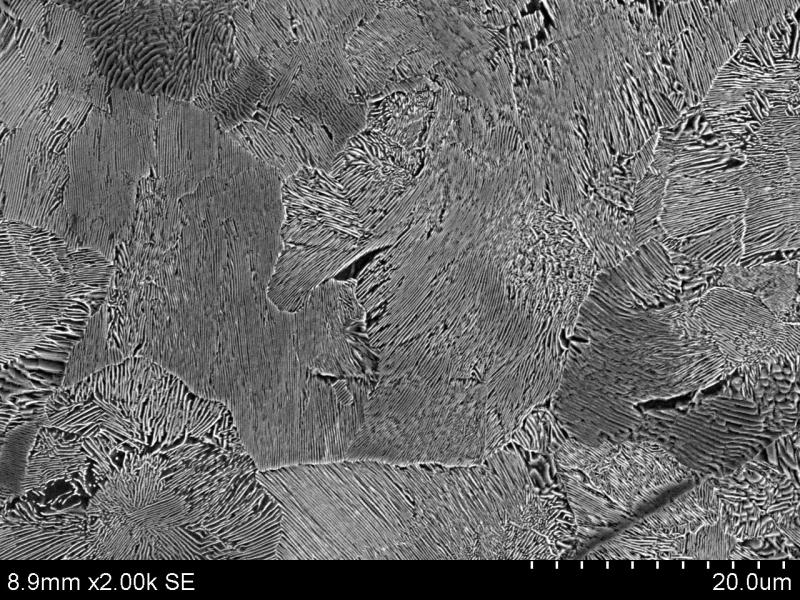

82A帘线钢,0.8左右的C,少量的Si、Mn。控轧,斯太尔摩风冷后的组织后得到的珠光体团不等轴,边界曲折的原因是什么?

A:

是否有可能因为变形后,加热不足(温度低或者保温时间短),晶粒长大不充分,形成晶粒边界不等轴状奥氏体,而后出现此形状的珠光体团。

你这个是盘条还是已经经过拉拔后热处理的镀铜丝?

盘条,未经拉拔。

这个直接轧制后控冷的盘条。感觉是晶粒过大的原故。

以前做过一个铁素体不锈钢的棒材,也是不等轴的铁素体,晶界的形状和你的类似,晶粒是很粗大,有些晶界线不明显,若有若无一样,一直不太明白为什么,没进过钢厂的人真悲催。

做了很多珠光体团的照片,盘条,70钢,高碳钢等,珠光体团都不成等轴,个人认为是在一个晶粒中多个位置形核长大时,由于局部温度不同或者长大方向不同导致生长速度不同,当几个团接触时也相互影响,所以导致团不等轴。
