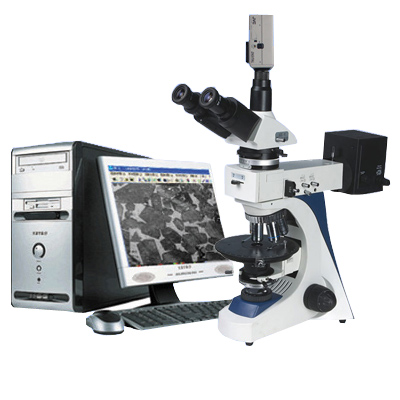

57XC-UVSN水泥熟料分析显微镜
水泥熟料岩相分析显微镜57XC-UVSN是我厂专门针对水泥生产研发的一套显微分析系统，该系统中显微镜采用了国内顶级配置和专业的偏光装置，通过高清晰专业摄像头将水泥熟料显微图像拍摄保存在计算机上，然后，通过专业软件对水泥熟料显微图像进行各种测量和分析。水泥熟料中的各种矿物含量及组织结构的不同，不仅能反映出水泥生产从原料、粉磨、均化、烧结、冷却等整个工艺流程是否合理，更直接关系到，水泥质量优劣的评定。因此对水泥熟料进行显微结构分析是非常重要的。
功能与特点：
显微镜采用了最先进的无限远光路设计，使成像更清晰。显微镜设计了独有的反光（侵蚀法观察分析）和专业的偏光（正交偏光法观察分析）可互相切换的落射照明装置，使分析方法有更多的选择。分析系统可测出水泥熟料中各种矿物：阿利特（A矿、硅酸三钙）、贝利特（硅酸二钙）、黑色中间相（铝酸盐）、白色中间相（铁铝酸盐）等面积百分比。分析系统可对水泥及水泥制造过程中的粉末、颗粒进行大小测量并生成各种颁布统计图表。软件可以拍摄、保存水泥熟料岩相图片并可在图片上定倍、定标，并可通过打印、投影E-mai等方式输出。
技术参数：
| 1 | 目镜 | WF10×/22mm 十字目镜、网格目镜、分划目镜 |
| 2 | 平场消色差物镜 | 无限远平场消色差无应力金相物镜：4×、10×、20×、40×、60× 无限远平场消色无应力物镜：40×、10×、20×、40×、60× |
| 3 | 总放大倍数 | 40X-600X |
| 4 | 观察头 | 30°铰链式三目 |
| 5 | 转换器 | 五孔可调中心转换器 |
| 6 | 粗微调调焦范围 | 粗微动同轴调焦，微动格值0.002mm |
| 7 | 载物台 | 可360°旋转，平台尺寸：Φ172mm |
| 8 | 光瞳距离 | 55-75mm |
| 9 | 聚光镜 | N. A.1.25摇摆式阿贝聚光镜带可变光栏 |
| 10 | 光源 | 上照明：卤素灯12V/30W， AC85V-230V, 亮度可调节 下照明：卤素灯12V/30W， AC85V-230V, 亮度可调节 |
| 11 | 集光镜 | 高亮度固定式照明 |
| 12 | 试片 | 石膏1λ试片、云母1/4λ、石英楔子试片 |
| 13 | 滤色片 | 插板式滤色片(绿、蓝、中性) |
| 14 | 仪器重量 | 净重9.9kg 毛重：10.5kg |
| 15 | 仪器尺寸 | 仪器尺寸21X32X45（cm） |
选购件：
| 序号 | 类别 | 名称 | |
| 1 | 摄像系统 | 数码相机接口+佳能单反数码相机 | |
| 320万高清晰数字摄像头 | |||
| 2 | 图像分析软件 |
|
|
| 3 | 物镜 | 60X | |
| 4 | 其他 | 光片压片机、联想品牌电脑、打印机 |
成套件：
| 序号 | 名称 | 主要技术参数 | 单位 | 数量 |
| 1 | 三目透反射偏光显微镜57XC | 40-600X | 台 | 1 |
| 2 | 水泥图像分析软件UV-SN | 套 | 1 | |
| 3 | 摄像接口MCL | 只 | 1 | |
| 4 | 日本JVC摄像头 | 580线 | 套 | 1 |
| 5 | 图像采集卡 | 套 | 1 | |
| 6 | 标尺 | 0.01mm | 块 | 1 |
| 7 | 产品说明书 | 本 | 1 | |
| 8 | 产品装箱单 | 份 | 1 | |
| 9 | 产品合格证 | 份 | 1 | |
| 10 | 产品保修卡 | 份 | 1 |
