    上海光学仪器厂,曾经为发展民族工业,填补国内空白,奠定了国家光学工业的系列化, 并先后与德国蔡司-欧波同(ZEISS-OPTON)、徕卡(LEICA)等国际著名光学公司合作生产各类精密光学仪器。

Next

金相

18
十一月

模腔压力显示金相显微镜下的工艺和质量

业内新闻 | No comment

腔压力已超过30年的评估成型条件的最重要的金相显微镜工艺参数。这不是什么专家认为,这个变量作为注塑指纹。

一个特定的进程和成型的模腔压力曲线是一样鲜明无误作为人类的指纹。它唯一标识每个和每一个部件的质量。最佳偏差是明显的迹象表明,在这个过程中的波动,导致不等充盈闪烁或三维的差异不完整的模具的成型缺陷。

主要用于在最初几年的注塑成型工艺的优化和分析,金相显微镜模腔压力测量是现在每一个实现所要求的质量,通过批量生产100%监测的成型的代名词,与快速,系统的启动进程没有显著的初始废品率。任何可以想象的材料和安装的情况下,简单的传感器

腔压力传感器安装,专利的单线模具的快速和可靠的布线,连接传感器的布线方便多声道,和科莫注射监控系统类型2869B的技术… …其多重功能:这些都是用于经常参加并利用此指纹的现代工具。

这种100%在线测试,确保模塑商和客户100%高品质100%的可靠性。

»

04
十一月

一个金相显微镜的复合材料部件

业内新闻 | No comment

一个金相显微镜的全面认识需要一个矿物学家大量的努力。考虑到眼仪器等特定类型的被普遍认为是一个复杂的,其地位和进度进行彻底调查,需要一个基本的了解显微镜的复合材料部件和其相应的职能,除了基本的光学理论显然需要。一个金相显微镜的传统模式显然是类似于一个生物显微镜。同等类似,金相显微镜还拥有一个机构管,手臂,舞台,冷凝器,通常是建立一个可变光圈,和一只脚。冷凝器是说可以执行指挥下进入主题研究从下面的阶段,其个别功能。再辅之以收集光线,从而通过所提到的主题,并提供一个血统的图像是由一个法人的目镜或眼,这是在管的顶部位于观察者的目标就是这样。为了进一步带来最大的精度和易用性进行矿物学研究,制造商必须提供额外的零件和配件,给出了金相显微镜令人信服的边缘比其他眼法器。其中最关键的附加组件给予的偏光器和分析仪。

前者是放置在冷凝器中,而后者能够旋转,是在体内管。根据金相显微镜制造商提出的索赔,这两种复合材料部件,目不转睛地从字面上极化光振动设计只限于一个单一的平面或沿光的行进路径方向。与其他各种显微镜的类型或模型不同,金相显微镜排除了几乎所有平面垂直的旅游路线,从普通光振动。 ,同时,以一个半世纪的一步,随着时间的推移,它是要发现,分析仪和偏光镜,在这样的方式,他们小心翼翼地切割和组装的方解石棱镜组成。由于金相显微镜制造的发展,然而,进入更先进的标准成熟,矿物工程师聘用使用宝丽来回答轻旅行关注的需要。上述材料说是一种人工合成的高分子膜本身有很强的吸收能力,轻振动,提高的。建立这种显微镜偏光镜的显着优势是,这种特殊的类型是能够预测和/或限制在仅仅只有一个模式和方向的光振动。传统的金相显微镜的尖端冒险不只是就此打住。因此,矿物学光学仪器的制造商进一步提出了创新升级的步骤和综合几何部分迎合矿物的棱角分明的措施。具体而言,一个旋转舞台被纳入金相显微镜的结构已经主管。这种显微镜的组成部分的发展,允许观察员逐步回旋在一个三百六十度的角度(360)。随着这最后的创新涂层,金相显微镜代表高和高光之间的任何其他在现今的矿物学文书。

»

03
九月

读数显微镜 JC-10

工具测量显微镜 | No comment

一、用途
 便携式读数显微镜结构简单、使用方便。可作测定孔距、刻线宽度、刻线距离、键槽宽度、狭缝凹痕、宽度、长度、金属表面质量、纤维、织物密度、野外标本等。
 便携式读数显微镜尤其适合测量布氏、洛氏及维氏硬度试验压痕尺寸。
二、技术规格
1、测微鼓最小读数值:0.01mm
2、测量范围:0-4mm
3、视场范围:6mm
4、仪器放大倍数:20X
5、目镜放大倍数:10X
6、物镜放大倍数:2X
7、分划板格值:1mm
8、分划板刻度范围:8mm
9、仪器重量:0.5KG

»

03
九月

读数显微镜JC4-10

工具测量显微镜 | No comment

一、用途
  手持型读数显微镜结构简单、使用方便。可作测定孔距、刻线宽度、刻线距离、键槽宽度、狭缝凹痕、宽度、长度、金属表面质量、纤维、织物密度、野外标本等。
手持型读数显微镜尤其适合测量布氏、洛氏及维氏硬度试验压痕尺寸。
二、技术规格
1、测微鼓最小读数值:0.01mm
2、仪器最小读数值:  0.005mm
3、测量范围:0-2mm
4、视场范围:0-2.5mm
5、仪器总放大倍数:40X
6、目镜放大倍数:10X
7、物镜放大倍数:4X
9、分划板格值:0.5mm
10、分划板刻度范围:4mm
11、仪器重量:0.5KG

»

10
八月

金相材料分析与制样过程

技术支持, 未分类 | No comment

          用金相显微镜如何观察不同金属组织及缺陷呢,以下这个详细制做过种是初学者们最好的学习参考。

一、 实验的主要目的
1.初步学会金相样品制备的基本方法
2.分析样品制备缺陷及防止措施
3.初步认识金相显微镜下的组织特征
4.学习数码照相技术

二、实验概述

   在要检测的材料或零件上截取样品,取样部位和磨面根据分析要求而定,截取方法视材料硬度选择,尺寸以适宜手握为宜。

最常用的取样方法

  粗磨

检验面整平


倒角


粗砂纸磨制

细磨
在一套不同粒度的砂纸上磨制,由粗到细。


更换砂纸时,磨痕方向与上道垂直,砂粒勿带入下道。

磨向要长、用力匀,样品与砂纸紧密接触



抛光:电解抛光、化学抛光、机械抛光、复合抛光等

抛光材料
抛光粉

抛光布


抛光液、抛光膏等

抛光机使用方法与注意事项
1.开机前,检查并放好抛光布,压布圈、环形盖。
2.按抛光机开关面版上的指示方向,打开开关或按钮,
 抛光盘转动平稳后进行抛光
3.抛光时,头要抬高,以防样品飞出伤人。
4.注意安全。

抛光方法

选择抛光粉
配制抛光溶液,比例大约为10—15%。
打开抛光机开关或按钮,
手握紧样品放在盘半径约一般处抛光。
边抛光边加入少量的抛光液。
注意若抛光液浓度不均匀,振动瓶子,数秒后加入。
一般的材料用Cr203绿粉、帆布粗抛光即可。
特殊样品要用Fe2O3红粉、丝绒细抛光。
样品表面抛好后,光亮如镜,干净干燥可腐蚀。
       否则重抛光或用水冲洗,用酒精冲洗,吹干腐蚀


其它磨抛设备
粗磨、细磨、抛光在预磨机、磨抛机上进行。

预磨机

带具磨抛机

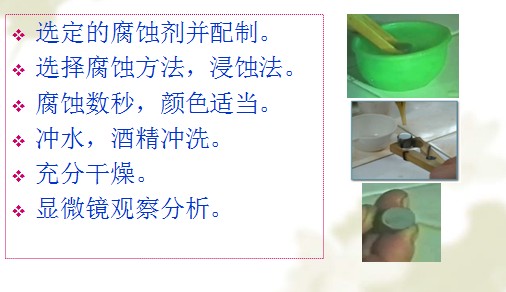

腐蚀:
化学腐蚀
电解腐蚀
恒电位腐蚀等

最常用的为化学腐蚀方法

常用化学腐蚀方法

化学侵蚀操作

腐蚀剂的配制方法

常用腐蚀剂


样品制备过程注意事项

样品制备缺陷

»

06
八月

金相检验常用检验标准

技术支持 | No comment

金相检验有多种方法分别为:

• 金属显微组织检验方法(GB/T 13298-1991)
• 钢中非金属夹杂物含量的测定标准评级图显微检验法GB/T 10561-2005,
• 金属平均晶粒度测定方法GB/T 6394-2002,
• 低碳冷轧钢板铁素体晶粒度测定方法GB/T 4335-84,
• 钢的显微组织评定方法GB/T 13299-1991,
• 钢的脱碳层深度测定法(GB/T 224-1987)
• 钢中石墨显微评定方法(GB/T 13302-1991)
• 高碳钢盘条索氏体含量金相检测方法YB/T169-2000
• 钢的低倍组织及缺陷酸蚀检验法(GB/T 226-1991)
• 钢的硫印检验方法(GB/T 4236-1984)
• 钢材的断口检验法(GB/T 1814-1979)
• 钢材塔形发纹酸浸检验方法(GB/T 15711-1995)
• 结构钢低倍组织缺陷评级图(GB/T 1979-2001)
• 连铸钢板坯低倍组织缺陷评级图,YB/T4003-97
• 优质碳素结构钢和合金结构钢连铸坯低倍组织缺陷评级图YB/T153-99
后面我们会详细讲解每种方法。

»

27
六月

53XB三目正置金相显微镜

正置金相显微镜 | No comment



用途:

仪器可用于金相、矿物、晶体、微电子等方面进行观察与分析研究等,是工厂、高等院校、科研机构及电子工业部门的优选,稳定、高品质的光学系统满足您高要求的成像质量,宽大的机身更体视整体刚性,人性化的设计,简便的操作让您从繁重的工作压力中释放出来,从而让您全部的精力投入实验之中。

性能特点:

1、采用了反射和透射两种照明方式。
2、在反射光照明下可以进行明场和偏光观察,又可以在透射光下作明场观察。
3、T形的外观设计给您提供了稳定的基座。
技术参数

1 平场目镜 WF10X/22mm
2 无穷远金相物镜 5X/0.10/29.4 ,10X/0.25/16 ,20X/0.40/10.6 ,40X/0.60/5.4
3 总放大倍数 50-400X
4 观察头 铰链式30。倾斜(55mm~75mm)
5 物镜转换器 四孔
6 移动台 双层平台 尺寸180mmX150mm
7 移动范围 75mmX50mm
8 调焦装置 微动格值:0.002mm粗微动同轴调焦采用齿轮条传动机构
9 聚光镜 N.A.1.25阿贝聚光镜带可变光栏和滤色片
10 滤色片 插片式(蓝  绿 磨砂)
11 偏光装置 检偏光镜可360。转动,起偏光和检偏光镜均可移出光路
12 落射科勒照明 带孔径光栏与视场可变光栏
13 透射照明 12V30W卤素灯 亮度可调

仪器成套性:

1 主机 1
2 目镜 WF10X 1
3 无穷远金相物镜 5X  10X 20X 40X 各1
4 弹簧夹 1
5 玻璃平板 85X130Xmm 1
6 滤色片 蓝  绿  磨砂 各1
7 溴钨灯 12V30W(备用) 1

选配件:
测微目镜:十字划分板0.01mm WF10X/22mm
无穷远物镜:25X  60X
测微尺
数码摄影装置 ,数码摄像装置
CCD 摄像头、数码相机
金相图像分析软件

»

27
六月

53X 三目正置金相显微镜

正置金相显微镜 | No comment

三目正置金相显微镜53X
产品简介:
正置金相显微镜53X适用于薄片试样的金相、矿相、岩相、晶体等结构分析和鉴别,也可用于材料表面的某些特征(划痕、裂纹、喷涂的均匀性),纺织纤维、化学颗粒等方面的研究。总放大倍数:50X-625X

技术参数:

1 平场目镜 WF10X/ф18、WF12.5X/ф15 mm 10X(分划目镜)
2 消色差物镜: 4X/0.1、 10X/0.25、40X/0.65(半平场)
3 总放大倍数 50X-625X
4 三目观察头: 滑板式45°倾斜
5 转换器: 四孔
6 粗微调调焦范围: 2um 粗微动同轴调焦 试样最高高度为90mm
7 载物台: 双层机械式 尺寸180X150mm
8 载物台移动范围: 移动范围 70X50mm
9 光瞳距离: 50-75mm 辅助倍数1.25
10 机械筒长: 160mm
11 偏光装置 带简易偏光装置(检片装在仪器上)
12 照明: 亮度可调 带可变光栏 卤钨灯泡 6V20W
13 仪器重量 净重8kg 毛重11kg
14 仪器尺寸 仪器尺寸24X31X42(cm) 包装尺寸26X44X45 (cm)

产品的成套件:

序号 名称 主要技术参数 单位 数量
1 立柱底座、粗微动装置 各1
2 垂直照明器 1
3 三目镜筒 1
4 目镜 10X、12.5X 各1
5 分划目镜 10X 1
6 物镜 4X、 10X 、40X/0.65(半平场) 各1
7 DB53变压器 220V/6V 各1
8 测微尺 0.01 1
9 卤素灯泡 6V/20W 3
10 滤色片 蓝、绿、黄、灰、磨砂 各1
11 检偏 (已装在仪器上) 1
12 起偏 1
13 移动工作台 1
14 随机文件 装箱单、合格证、保修卡、说明书 1

选购件: 摄影摄像装置、金相分析软件

»

27
六月

56XC三目正置金相显微镜

正置金相显微镜 | No comment




56XC金相显微镜是由显微镜和落射照明装置组成,广泛用于半导体工业、硅片制造业、电子信息产业、冶金工业等,可作为高级金相显微镜使用时用户能够感受到其超强的性能。此仪器采用了高品质的UIS II无穷远校正光学系统和透反射两种照明方式,因此成像更清晰,衬度性更好,在反射光下可进行明暗场和DIC以及偏光观察,在透射光下可作明场观察。特别适合半导体、FBD、电路封装、电路基板、材料、金属铸件和陶瓷部件、精密模具等方面使用。
仪器参数:

1 目镜 10X /&25
2 无穷远金相物镜 5X/0.10、10X/0.25、20X/0.40、40X/0.60
3 放大镜倍数 50-400X
4 观察头 铰链式三目30。倾斜,可360。旋转
5 物镜转换器 带DIC插口(选 购)四孔或五孔
7 聚光镜 1.25N.A.阿贝聚光镜带可变光栏
8 调焦范围 15mm  微动格值:0.002
9 双层移动工作台 189X160mm移动范围:纵向:80mm横向:50mm游标格值:0.1mm
10 光源 透射照明:卤素灯12V50W亮度可调落射照明:220V50W亮度可调
11 偏光装置 检偏镜可360。转动。起偏镜、检偏镜均可移出光路

仪器成套:

1 显微镜主体 1台
2 目镜 10X 1对
3 物镜 4X  10X  20X   40X 各1只
4 滤色片 蓝  绿  黄(插片式) 各1片
5 卤素灯 12V30W(备用) 1只
6 垂直照明装置 1套
7 三目镜管 1根

选购件:
1.目镜:16X   20X
2.无穷远物镜:60X
3.适配镜
4.CCD摄像头
5.数码相机
6.金相分析软件
7.DIC装置

»
