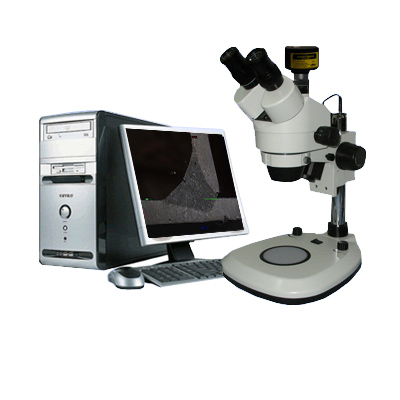

AT-UVRS焊接熔深检测显微镜
焊接熔深检测显微镜AT-UVRS320配置了高清晰显微镜及熔深测量软件，可对各种焊接接头（对接、角接、搭接和T型接等等）产生的熔深显微图像进行测量、保存，同时也可做焊接宏观金相检验，是国内首款提供两种方法检验焊接质量的显微镜。焊接熔深是指母材熔化的深度，焊接时必须有一定的熔深才能使被焊接的两块母材牢固的焊接在一起，熔深不足容易造成未焊透，夹渣，焊瘤和冷裂纹等问题。熔深太深容易造成烧穿，咬边，气孔等现象，从而直接影响焊接质量，因此对焊接熔深的测量是非常有必要的。近几年，随着电子，化工，原子能，汽车，造船，航空航天等现代化技术的高速发展，对与其相关焊接产品要求也越来越高，我厂针对这形势所需开发出专门针对焊接熔深检测的显微检查分析系统，该系统不仅能测量焊接的熔深（利用破坏法）还能检查焊接质量。做裂纹，孔穴，焊缝高低不平，夹渣，气孔及相关尺寸等宏观金相检查。
性能特点：
1、造型优美，操作灵活，分辨率高，成像清晰
2、可以对熔深进行精确的检测，在熔深图像上叠加比例尺，并可保存输出。
3、可做焊接宏观金相检验分析，如：焊缝或者热影响区是否有气孔，夹渣，裂纹，未焊透，未熔合，咬边等缺陷，
技术参数：
| 序号 | 名称 | 技术参数 |
| 1 | 目镜倍数 | 10X高眼点广角平场 视场直径ф20mm |
| 2 | 物镜倍数 | 0.7X-4.5X 物镜变倍比1：6.4 |
| 3 | 三目观察头 | 瞳距55-75mm 视度调节±5屈光度 45°倾斜 360°旋转 |
| 4 | 视场范围 | 32 mm -4.4mm |
| 5 | 总放大倍数 | 7X-45X（选购0.5X、2X大物镜，20X目镜可达3.5X-180X） |
| 6 | 工作距离 | 最大工作距离100mm |
| 7 | 调节范围 | 升降调节范围45mm 立杆调节范围140mm 被观察物最大高度100mm |
| 8 | 玻璃载物台 | 玻璃载物工作台直径ф80mm |
| 9 | 光源 | 上下LED光源，亮度可调 220V |
| 10 | 仪器重量 | 净重：4.5kg 毛重：7.2kg |
| 11 | 仪器尺寸 | 仪器尺寸24X28X40（cm） 包装尺寸 28X40X44（cm） |
选购件：
| 序号 | 类别 | 名称 |
| 1 | 摄像系统 | 数码相机接口+佳能单反数码相机 |
| JVC摄像头+图像采集卡 | ||
| 2 | 图像测量软件 | 基本测量管理软件UV可单张、定时、连续采集；可显示标尺、放大倍数；可对显微图像进行长度、角度、半径、周长、面积等多种测量；可以连接多媒体、打印、EMAIL等多种方式输出。 |
| 3 | 物镜 | 0.5X、2X |
| 4 | 其他装置 | 熔深试样制样设备、环形荧光光源、环形LED光源、双支冷光源 |
成套件：
| 序号 | 名称 | 主要技术参数 | 单位 | 数量 |
| 1 | 显微镜主体 | 台 | 1 | |
| 2 | 三目镜筒 | 套 | 1 | |
| 3 | 平场目镜 | 10X | 对 | 1 |
| 4 | 320万数字摄像头 | 320万像素 | 套 | 1 |
| 5 | 摄像适配器 | 个 | 1 | |
| 6 | 图像测量管理软件 | 套 | 1 | |
| 7 | 产品说明书 | 本 | 1 | |
| 8 | 产品装箱单 | 份 | 1 | |
| 9 | 产品合格证 | 份 | 1 | |
| 10 | 产品保修卡 | 份 | 1 |
