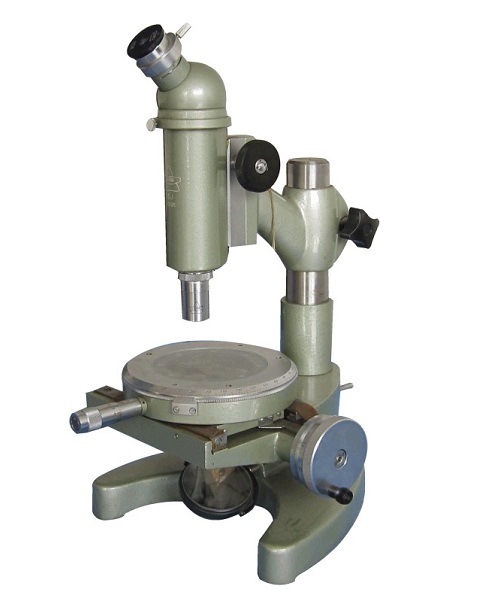

15J 测量显微镜
15J 测量显微镜

15J 测量显微镜

15J测量显微镜可用在直角座标中测定长度,例如:测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度、狭缝宽度、通孔外圆直径等等;也可用在转动度盘测定角度,例如:对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量。用作观察显微镜使,以比较法检查工作表面光洁度,鉴定冶金工业的矿石标本,检定印刷照相制版,检验纺织纤维等等。

产品技术特性

  • 1、使用方式多样,使用范围较广泛。

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证15J 测量显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

一、技术参数

光学系统

有限远光学系统

观察方法

目镜筒

单目镜筒

光学方式

自然光(反光镜)

目镜参数

倍率

10X(标)

焦距

5mm

物镜参数

倍率

2.5X

10X

视场直径(mm)

5.6

1.4

工作距离(mm)

58.84

7.81

测量范围

X轴移动测量范围:50mm

Y轴移动测量范围:13mm

分度值

测微器分度值:0.01mm

测量台刻度盘分度范围:0°-360°

测量台刻度盘之分度值:1°

测量台刻度游标读数分度值:6′

工作台直径

120mm

仪器测量准确度

仪器示值误差:±(5+L/15)μm(L为被测件长度,单位:mm

仪器示值误差:包括测量误差与仪器系统误差

注:测量地点温度变化为20℃±3℃

外型尺寸(高×长×宽)

325×262×220mm

重量

约10.6Kg

二、仪器成套性

1

显微镜主体:1台

4

保修卡

2

物镜:2.5X、10X

5

合格证

3

产品说明书

三、选购件

1

40倍平场物镜、外置透射光源
