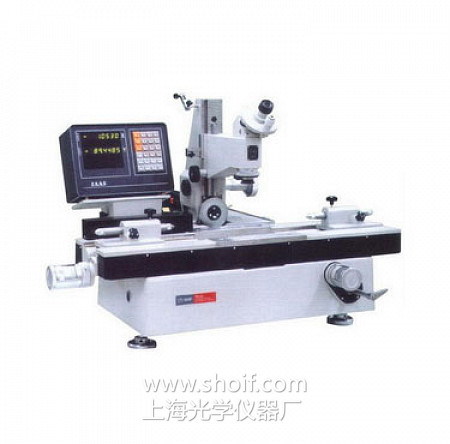

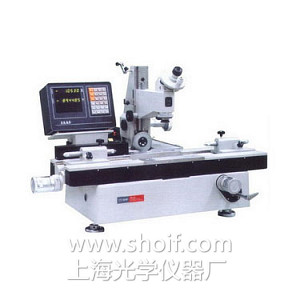

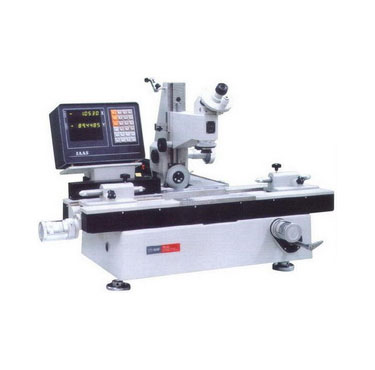

19JC数字式万能工具显微镜
19JC数字式万能工具显微镜

19JC数字式万能工具显微镜

19JC数字式万能工具显微镜是计量仪器的经典机型,19J系列万能工具显微镜,几乎包容了所有几何量检测的一切手段,仪器功能全、精度高及操作简便和经久耐用,是精密机械行业的常规装备,也是技术监督、计量检测部门的检测依据,是科研、教学领域的得力助手。

产品技术特性

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证19JC数字式万能工具显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

产品用途

19JC数字式万能工具显微镜是计量仪器的经典机型,19J系列万能工具显微镜,几乎包容了所有几何量检测的一切手段,仪器功能全、精度高及操作简便和经久耐用,是精密机械行业的常规装备,也是技术监督、计量检测部门的检测依据,是科研、教学领域的得力助手。

万能工具显微镜经历了近五十年的技术和生产积累,工艺成熟、技术服务完善和零配件齐全,并且,随着新技术的不断发展,也赋予“万工显”更多、更准、更完善的测量功能。

产品介绍

  • 采用光栅细分和数字化技术,具有读数直观和一致性好等特点,提高了工作效率。具有广泛的应用范围;

  • 仪器具有很高的测量精度,特别适用于长度、角度和螺纹的精密测量,並配备了全套附件,使用范围得到充分扩大;

  • 仪器可用影像法、轴切法或接触法按直角坐标或极坐标对机械工具和零部件的长度、角度和形状、位置关系等进行精密测量。

19JC产品规格

  • 主要技术参数

项目规格参数
测量范围与分度值X-Y坐标测量范围200x100毫米
分度值0.5微米(多动能数显表)
瞄准显微镜升降行程120毫米
立臂倾斜范围左右各15度/分度值10分
照明光阑调节范围Φ3~Φ32毫米/分度值1毫米
测角目镜角度测量范围360度/分度值1分
轮廓目镜角度测量范围±7度/分度值10分
圆弧分划板曲率半径R 0.1~100毫米
螺纹分划板普通螺纹螺距T = 0.25-6毫米
梯形螺纹螺距T = 2-20毫米
光学分度台 (选购件)测量范围360度/分度值10秒 (投影读数)
玻璃台面直径Φ106毫米
光学分度头测量范围360度/分度值1分
光学定位器测头直径Φ3±0.1毫米
实际直径值的极限检定误差不大于0.5微米
测量力8-14克
Zui大测量深度15毫米
玻璃工作台玻璃台面尺寸215x130毫米
顶针架Zui大夹持直径Φ100毫米
Zui大夹持长度被测件直径 ≤ 55毫米时=750毫米
被测件直径  > 55毫米时=600毫米
高顶针架Zui大夹持直径Φ180毫米
Zui大夹持长度600毫米
V形架左V形架前后调节范围前后各5毫米
右V形架高低调节范围向上15毫米/向下3毫米
Zui大承载量40公斤
仪器质量主机净重:250公斤仪器外形尺寸: 980x1020x640 毫米
主机装箱毛重:400公斤主机装箱体积:1230x1100x980 毫米
附件净重:70公斤附件装箱体积: 900x600x1000 毫米
附件装箱毛重:100公斤附件装箱内装: 附件箱 2件
  • 仪器精度 (符合中华人民共和国国家标准GB3719-88)

温度要求:⑴ 工作室的温度应为20±2℃

⑵工作室的温度变化每小时不超过1℃

⑶被测件和仪器的温度差不超过0.5℃

在满足所规定温度要求的条件下,仪器有如下保证:

1. X-Y坐标用玻璃毫米分划尺进行检定时,仪器的Zui大不准确度:
仪器的分划尺不作修正时:       X向不大于0.0035毫米 Y向不大于0.0025毫米
仪器的分划尺按修正表进行修正时:X向不大于0.0025毫米 Y向不大于0.0015毫米
2. 测角目镜测量角度的Zui大不准确度不大于1分
3. 双像目镜合像的不稳定性不大于0.5微米
合像的不正确度不大于1微米
4. 光学分度头Zui大不准确度不大于1分
5. 光学分度台Zui大不准确度不大于30秒
6. 光学定位器测量的不稳定性不大于1微米
测量的不准确度不大于1.5微米

3、显微镜光学参数



物镜放大倍数标志值
总放大倍数用测角或轮廓目镜10×30×50×
用双像目镜15×42×65×
物方视场用测角或轮廓目镜Ф20Ф6.6Ф4
(毫米)用双像目镜Ф13Ф4.7Ф3
工作距离用测角或轮廓目镜819065
(毫米)用双像目镜478563

可选件

光学分度台19JA5

光学分度台用于极坐标和角度的测量。光学分度台安置在X滑台支承面上,安放在转盘上的被测件可作360度快或慢速转动,旋转的角度值由投影屏显示并细分至10秒分度值。

  • 测量范围:360度

  • 分度值:10秒(投影窗读数)

  • 玻璃台面直径:Ф106毫米

LED反射照明器(替代原配反射照明器,提高轮廓线素清晰度。并具有实用寿命长,不必为常常更换灯泡而影响测量工作)

  • 输入电压:AC90-240V/6W

  • 调光范围:0~100%

  • 工作距离:40-150mm

  • 光斑直径:Ф60mm

  • 色温:5,500 K±10%

  • 照度:30,000Lux

  • 使用寿命:≥20,000小时

  • 重量:120kg
