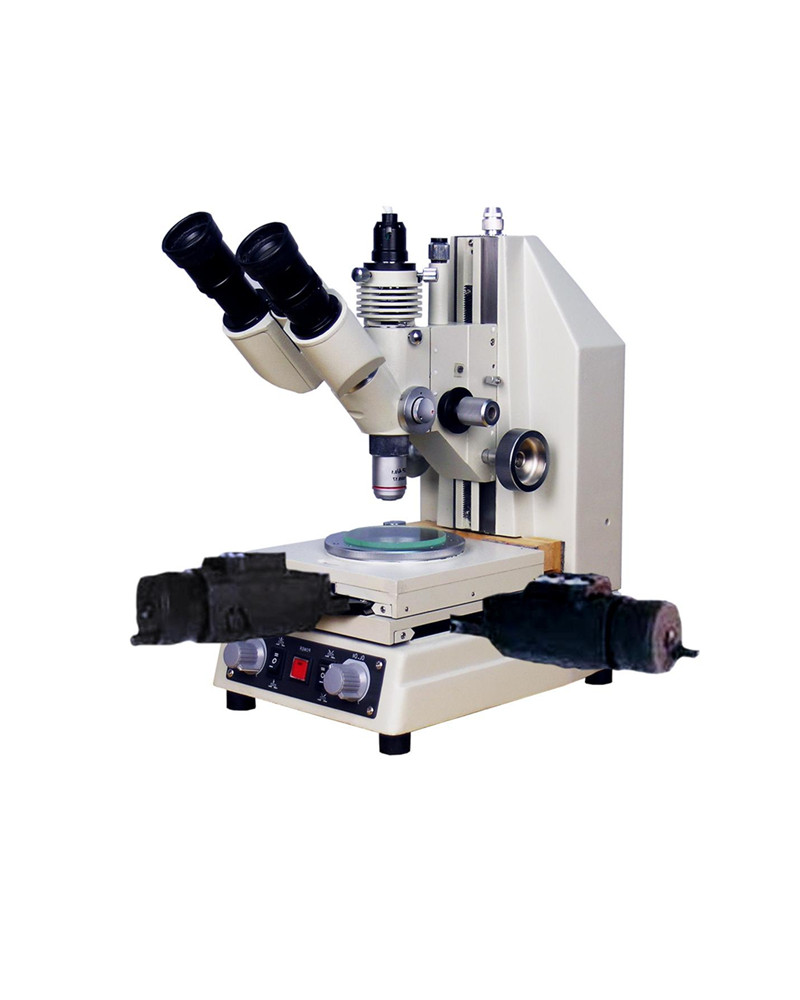

TM107JA 数显型测量显微镜
TM107JA 数显型测量显微镜

TM107JA 数显型测量显微镜

测量显微镜107JA型采用透、反射的方式对工件长度和角度作精密测量。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸,以及其它精密零件测。广泛地适用于计量室,生产作业线以及科学研究等部门。测量显微镜107JA型配有高精度的工作平台和高精度的数显测微头。从而保证仪器的高精度性,是一种理想的多用途的小型精密测量仪器。

产品技术特性

订购信息

联系电话 销售

上海光学仪器厂友情提示:

因仪器产品升级更新等原因,我们不保证TM107JA 数显型测量显微镜的图片和技术参数是最新的,我们推荐您点击此处联系我们,我们会有专业工程师根据您的需求提供更优秀的显微镜产品,同时您也可以来电咨询:

一、仪器用途
测量显微镜107JA型采用透、反射的方式对工件长度和角度作精密测量。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸,以及其它精密零件测。广泛地适用于计量室,生产作业线以及科学研究等部门。
测量显微镜107JA型配有高精度的工作平台和高精度的数显测微头。从而保证仪器的高精度性,是一种理想的多用途的小型精密测量仪器。


二、技术规格


镜筒

粗动

调节范围 90毫米

微动

调节范围 2毫米

高(Z)测量

1毫米Zui小读数0.001毫米(干分表读数)

镜筒

双目镜筒 俯角45°

工作台

左右(X轴)

移动范围50毫米

前后(Y)轴

移动范围50毫米

数显分辩率

1微米

测量精度

1微米

旋转

360°

照明
系统

光源

透射照明

8V-15W 蓝、绿滤色片

反射照明

8V-12W 磨砂灯泡 绿色滤色片

斜照明

8V-15W

电源

AC 220V±10% 50/60HZ

光学
系统

目镜

BWF 10X

物镜

4X 工作距离:17.5mm

焦距:28.8mm

10X 工作距离:11.6mm

焦距:15.4mm

40X 工作距离:0.66mm

焦距:4.4mm

三、其他说明

本仪器采用高精度的工作平台。操作方便,可靠性强。仪器放大倍数高,工作台除作X,Y坐标的移动外,还可以作360°的旋转,亦可以进行高度方向Z坐标的测量。照明系统除作透、反射照明外,还可作斜光线照明。

注:TM107JA是采用TM107J主机,并配有高精密测微头. 数显分辩率:0.001mm
