产品简介:

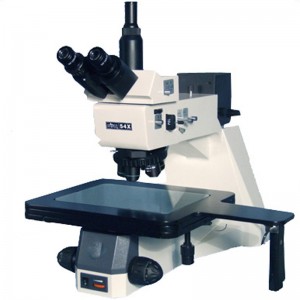

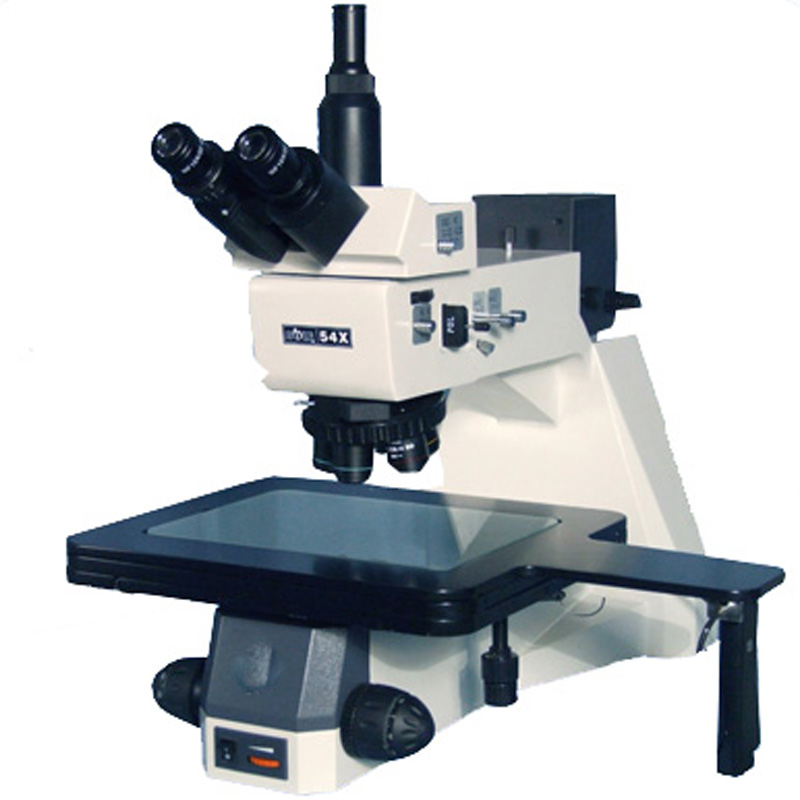

54X工业检测显微镜配有大移动范围的载物台、落射照明器、平场无限远长工作距离明暗场物镜、大视野目镜,其采用了优等的无限远校正光学系统,图像清晰,衬度好,是针对半导体工业、硅片制造业、电子信息产业、冶金工业开发的,作为高级工业显微镜使用。可进行明暗场、落射偏光和微分干涉的观察,广泛用于工厂、研究机构、高等院校对硅片、电路基板、裂缝探究、精密模具的监测分析。该显微镜配有三目镜管可选配摄像装置和摄影装置,并连接电脑再配置测量软件或金相图像分析软件,便可成为一台微机型工业检测显微镜。总放大倍数:50X-800X
性能特点:
1、采用无限远光学系统
2、采用大工作台和无限远长距平场物镜,适合大工件的检查
3、采用大视野目镜和无限远长距平场物镜顶级配置,视场平坦并且清晰
4、配置了偏光、暗场等顶级装置,可进行明暗场和微分干涉观察,功能强大,用途广泛
5、采用落射照明装置。内置视场光栏,孔径光栏, 12V100W卤素灯照明, 亮度均匀可调
6、三目镜筒可自由切换目视观察与显微摄影,摄影时可100%通光,适合低照度拍摄,可接多种摄像装置
技术参数:
序号 | 名称 | 技术参数 |
1 | 平场目镜 | 大视野WF10XΦ25mm |
2 | 平场分划目镜 | WF10X/Φ20mm (0.1格值) |
3 | 无穷远长工作距离平场物镜 | (放大倍数/数值孔径/工作距离) PL5X/0.10/29.4、 PLL10X/0.25/16、PLL20X/0.40/10.6、PLL40X/0.60/5.4、PLL80X/0.75/4.0 |
4 | 总放大倍数 | 50X-800X |
5 | 三目观察头: | 30°倾斜 |
6 | 物镜转换器: | 五孔带DIC、明暗场插孔 |
7 | 粗微调调焦范围: | 30mm,粗微动同轴调焦, 微动格值0.002mm |
8 | 载物台: | 双层移动平台 尺寸350X310mm 移动范围: 250X250mm 玻璃平台:尺寸268×198mm 移动范围:250×250mm |
9 | 载物台移动: | 具有快速手推功能,可实现快速到位 |
10 | 偏光装置 | 检偏镜可360°转动,起偏镜、检偏镜均可移出光路 |
11 | DIC暗场装置 | DIC、暗场插件均可移出光路 |
12 | 落射照明: | 亮度可调 卤钨灯泡 12V100W 落射照明器带视场光栏、孔径光栏 |
13 | 仪器重量 | 净重35kg 毛重40kg |
14 | 仪器尺寸 | 仪器尺寸40X50X47(cm) 包装尺寸59X49X53 (cm) |
成套件:
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
1 | 显微镜主体 | 台 | 1 | |
2 | 落射照明器 | 套 | 1 | |
3 | 简易偏振装置 | 套 | 1 | |
4 | 目镜 | 10X | 对 | 1 |
5 | 分划目镜 | 10X 0.1mm十字分划板 | 只 | 1 |
6 | 物镜 | 5X、 10X 、20X、40X、80X | 只 | 各1 |
7 | 测微尺 | 0.01mm | 块 | 1 |
8 | 备用灯泡 | 12V/100W | 只 | 1 |
9 | 滤色片 | 蓝、绿、磨砂玻璃 | 片 | 各1 |
10 | 随机文件 | 装箱单、合格证、保修卡、说明书 | 套 | 1 |
选购件技术参数:
序号 | 名称 | 技术参数 |
1 | 摄像头 | ①日本JVC摄像头+图像采集卡 具有单张、定时、连续采集图像,连接多媒体,打印输出等功能 |
②数字摄像头130万、200万、320万、500万像素 具有单张、定时、连续采集图像,显示比例尺,测量等功能,可以连接多媒体、打印、EMAIL等多种方式输出。 |
||
③数码相机+基本测量管理软件 1500万像素佳能单反相机,具有实时采集图像,图像融合,显示比例尺,测量等功能,可以连接多媒体,打印,EMAIL等多种方式输出 |
||
2 | 图像分析软件 | ①专业定量金相分析软件UV-MA 包含多达400多项完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。 |
②矿相分析软件UV-K 通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。 |
||
③金相分析软件UV-ME 界面清晰、操作简单、基本功能齐全,价格合理,同时又可为根据用户的需求免费加装十项符合国家GB和行业JB/YB标准的金相分析项目。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。 |
||
④基本测量管理软件UV 可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。 |
||
3 | 摄像接口 | 摄像头接口:1X、0.5X |
数码相机接口:1X、2.5X/4X | ||
4 | 平场目镜 | 测微目镜:0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形 |
5 | 物镜 | 平场消色差物镜:60X |
6 | 标尺 | 物镜测微尺0.01mm |
目镜测微尺:0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形 |
