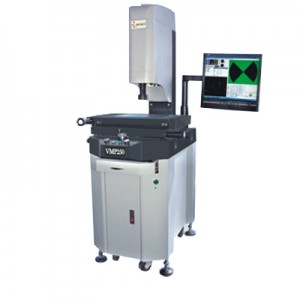

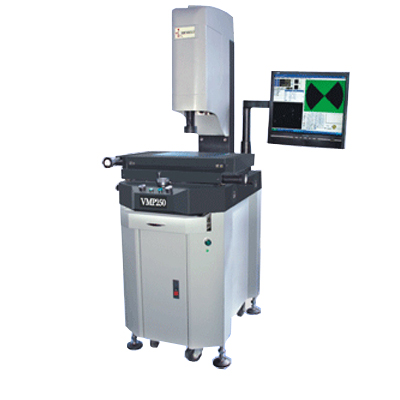

VMP300超高精度光学影像仪
超高精度光学影像仪VMP300-VMP系列超高精度光学影像测量仪，测量精度可达：2.5+L/200μm，并在设计上采用多项专利技术充分体现了“以人为本”的设计思想，前置的Ｚ轴和灯光调节面板，配置与机身直接连接的液晶显示屏，使操作更加方便，提高工作效率，并节省占地空间；采用3DFAMILY-P型带卡位镜头，结合软件在固定倍率下无需线性校正，日本原装彩色CCD，取像清晰；此外配合公司自行研发的测量软件，使得测量方便、快捷。
产品特点：
1、线性精度可达到：（2.5+L/200）µm
2、镜头：3DFAMILY-P型Step-Zoom定格卡位镜头，结合软件在固定倍率下无需线性校正
3、配有5倍物镜，可将影像放大至140-900X,极大提高Z轴测量精度，可达0.003mm
4、可程控式环形四相上灯配合同轴轮廓光，满足不同测量需求，LED冷光源避免工件受热变形
5、OVM半自动测量软件
技术参数：
| 1 | (X/Y/Z轴)量测行程 | 300×200×200mm |
| 2 | 镜头工作距离 | 115mm |
| 3 | X,Y轴量测精度 | （2.5+L/200）µm |
| 4 | 放大倍率 | 28-180倍 |
| 5 | 光学尺解析度 | 1µm |
| 6 | 测量系统 | OVM |
| 7 | 重复性 | 2µm |
| 8 | 操作方式 | 手动 |
| 9 | 机台承重量 | 10KG |
| 10 | 屏幕尺寸 | 17″LCD |
| 11 | 电源供给 | 110/220V，50/60HZ，240W |
| 12 | 仪器尺寸 | 650×800×1600mm |
成套性：
|
名称 | 单位 | 数量 | ||
| 1 | 仪器主机 | 台 | 1 | ||
| 2 | 镜头 | 个 | 1 | ||
| 3 | 彩色CCD | 个 | 1 | ||
| 4 | 环形LED四相灯 | 只 | 1 | ||
| 5 | 测量系统 | 套 | 1 | ||
| 6 | 产品使用说明书 | 份 | 1 | ||
| 7 | 产品装箱单 | 份 | 1 | ||
| 8 | 产品合格证 | 份 | 1 | ||
| 9 | 用户维修档案卡 | 份 | 1 | ||
