XTZ-05T 三目万向体视显微镜



XTZ-05T

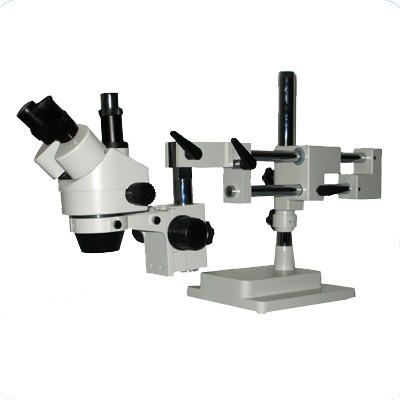

三目万向体视显微镜XTZ-05T
产品描述
三目万向支架体视显微镜XTZ-05T配有万向支架,可扩大操作范围,任意方向任意角度观察物体。该显微镜具有视场宽,分辨率高,立体感强等特点, 可连续变倍。广泛用于电子精密部件装配检修、教学示范、生物解剖、文物邮票辅助鉴别及各种物质表面观察等。可配摄影摄像装置,连接电脑进行观察,并可对图像进行编辑、保存、打印、输出等操作。总放大倍数:7X-45X
性能特点:
1、放大倍数连续可调
2、配有万向支架,可任意角度旋转观察
3、左右光路分开,立体感强,成像清晰
4、采用高眼点广角目镜,视场范围大、视场平坦
技术参数:

序号 名称 技术参数
1 目镜倍数 10X大视野平场目镜 视场直径ф20mm
2 物镜倍数 0.7X-4.5X 物镜变倍比 1:6.4
3 三目观察头 瞳距55-77mm 视度调节±5屈光度 45°倾斜 360°旋转
4 视场范围 31.2 mm -5.1mm
5 总放大倍数 7X-45X(选购0.5X、2X大物镜,20X目镜可达3.2X-180X)
6 工作距离 最大工作距离100mm
7 调节范围 立杆高度380mm,水平移动230mm
8 万向支架 360°旋转  长短自由伸缩(可根据用户要求定制)
9 光源 环形荧光光源
10 仪器重量 净重:20kg 毛重:25kg
11 仪器尺寸 仪器尺寸21×43×76(cm)

成套性:

序号 名称 主要技术参数 单位 数量 备注
1 万向支架 1
2 三目镜筒 1
3 目镜 10X 1
4 眼罩 1
5 防尘罩 1
6 环形荧光光源 1
7 产品说明书 1
8 产品出厂合格证 1
9 产品维修档案卡 1

选购件技术参数:

序号 名称 技术参数
1 平场目镜 WF20X
2 大物镜 0.5X、0.3X、2X
3 光源 环形可调LED光源、双支冷光源、台灯
4 移动工作台 移动范围X-Y:70X50mm
5 标尺 物镜测微尺1mm、0.01mm
6 摄像接口 摄像头接口:1X、0.5X、1/3X
数码相机接口:1X、2.5X/4X
7 摄像头 日本JVC摄像头+图像采集卡
具有单张、定时、连续采集图像,连接多媒体,打印输出等功能
数字摄像头130万、200万、320万、500万像素
具有单张、定时、连续采集图像,显示比例尺,测量等功能,可以连接多媒体、打印、EMAIL等多种方式输出。
数码相机+基本测量管理软件
1500万像素佳能单反相机,具有实时采集图像,图像融合,显示比例尺,测量等功能,可以连接多媒体,打印,EMAIL等多种方式输出
8 图像分析软件 基本管理软件UV
可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。
粒度分析软件UV-G
可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。
