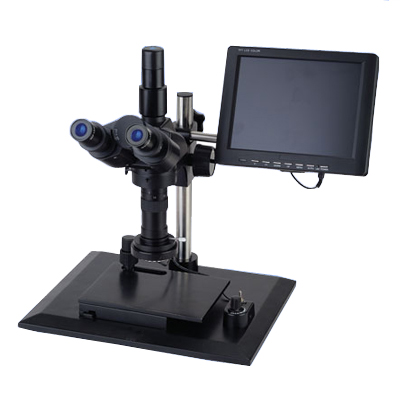

本款视频显微镜除了具备一般单筒视频显微镜的功能外,另配有三目镜头,可在液晶显示器观察的同时在显微镜目镜里观察。本款视频显微镜配有超大工作台,具有单筒视频显微镜强立体感、成像清晰等特点。并且直接通过液晶显微镜观察,消除人眼疲劳,提高工作效率。主要用于高强度密集型工业检测,同时也适用于教学演示等各类展示。特别适用用于电子工业生产线的检验、印刷线路板的检定、纸张的印刷检验、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检验等。广泛应用于电子、精密机械行业、教学和科研单位。总放大倍数:7-320X
性能特点:
1、放大倍数连续可调。
2、配有8寸高清晰液晶显示器。成像清晰直观。
3、配有移动工作台,方便物体的移动,使操作更简便。
4、具有两路光路输出,可同时进行目镜观察和显示器成像。
5、光源选择灵活多样,可根据不同的样品选择适合的光源,以达到满意的效果。
技术参数:
序号 | 名称 | 技术参数 |
1 | 观察头 | 三目观察头 |
2 | 变倍镜体主体 | 0.7x-4.5x 连续变倍 |
3 | 目镜 | WF10X/18mm 广角目镜带眼罩 |
4 | 物镜 | 1x |
5 | CCD目镜 | 0.5x |
6 | AM35摄像机 | AV 输出 |
7 | 8’’液晶显示屏 | AV 输入/VGA 输入,带十字线,多国语言 |
8 | 照明 | LED 环形灯(24颗LED),灯光可调 |
9 | 液晶屏支架 | 360°全方位调节 |
10 | 移动平台 | 平台尺寸:135x175mm |
11 | 机架 | 底板尺寸:325(长)*265(宽)*290高)mm |
托架安装孔尺寸 |
选购件技术参数:
序号 | 名称 | 技术参数 |
1 | 平场目镜 | WF20X |
2 | 大物镜 | 0.5X、0.3X、2X |
3 | 光源 | 环形荧光光源、环形可调LED光源、双支冷光源、台灯 |
4 | 液晶屏 | 10寸 |
5 | 标尺 | 物镜测微尺1mm、0.01mm |
成套性:
序号 | 名称 | 主要技术参数 | 单位 | 数量 |
1 | 显微镜机架 | 台 | 1 | |
2 | 三目观察头 | 只 | 1 | |
3 | 变倍镜筒 | 0.7X-4.5X | 只 | 1 |
4 | AM35摄像头 | AV输出 | 套 | 1 |
5 | 液晶屏 | 8’’ | 套 | 1 |
6 | 液晶屏支架 | 360°全方位调节 | 套 | 1 |
7 | 移动工作台 | 块 | 1 | |
8 | 防尘罩 | 个 | 1 | |
9 | 环形LED照明 | 24颗LED | 只 | 1 |
10 | 产品说明书 | 本 | 1 | |
11 | 产品装箱单 | 份 | 1 | |
12 | 产品合格证 | 份 | 1 | |
13 | 产品保修卡 | 份 | 1 |
