显微镜初次安装应注意的细节

互动博客 | No comment

　　购买回显微镜以后，如果厂家不能提供工程师进行安装，那么就需要我们自己来进行显微镜初次安装和调试，首先必须把照明光路系统调整好，这是正确使用显微镜，并获得正确、可靠结果的重要手段之一。这一次主要讲显微镜初次安装的光路安装和调整过程。

　　在显微镜的调试过程中，正确掌握照明光路系统的调整，是使用显微镜过程中更换光源灯泡后所必经的步骤，也是在日常使用中检验显微镜性能的必要手段。显微镜照明光路系统的调整主要有以下几项内容：

　　首先将灯泡的外壳打开，将卤素灯泡装入插座中，安装时避免手指直接接触灯泡，以免灯泡上留有指纹等脏物，影响灯泡的使用寿命。

　　第一步，显微镜摆在试验台，接通电源后，用专用的螺丝刀调节灯的调焦旋钮孔，将灯丝成像调至清晰;然后调节灯的高低位置调节丝孔，使灯丝位置高低适当;再调节灯的左右位置调节螺丝孔，使灯丝左右位置合适。

　　光源发光体在显微镜内位置的检验和校正，目的是为了把发光体的像端端正正地调入物镜的视域范围内，从光源的角度去确保显微镜的视域受到充分而均匀的照明，这是调整库勒照明系统的前提条件。需要的基本工具：对中望远镜购置显微镜时已配备。

　　拔掉灯库内的毛玻璃套筒，把灯室装回显微镜上;选用10物镜，开亮光源程序找样品并调焦清晰，再换用40物镜把样品调焦清 晰(40物镜可以看清灯丝的全貌);把聚光镜的孔径光阑和视场光阑均开到最大;拔掉其中一个目镜，换上对中望远镜，抓住白色部分，另一手伸缩黑色接目镜，就可在视野中看到灯丝像;

　　如灯丝位置不合适，调”──”孔，把灯丝像沿水平方向调好，调”──”孔，把丝像沿垂直方向调好，直至将灯丝像调至刚好充满物镜孔径的光圆像;

　　调整完毕后，将毛玻璃套筒插回原位，拔掉对中望远镜，换回目镜作下一步调整。以上所述照明光源灯室在显微镜外的调整和光源发光体在显微镜内位置的校验，只需在显微镜初次安装调试及更换灯泡时进行，平时使用显微镜时不能随意乱调乱动。万一调乱时，可按上述步骤调回原状。

　　此文章主要讲解了在显微镜初次安装过程中的光路的安装和一些调试细节，做完了这一步以后，是要对显微镜进行系统的安装，包括目镜物镜聚光镜等主要部件，下篇文章将会讲到。

4XC-II 三目金相显微镜

倒置金相显微镜 | No comment

三目金相显微镜4XC-2
产品简介;
三目金相显微镜4XC-2采用无限远光学系统设计和无限远长距平场物镜的顶级配置，带有偏光装置，并可选配暗场装置。本款显微镜设计新颖精致，造型美观大方，操作方便灵活，成像清晰，视场平坦！可用于金属、岩矿内部结构组织的鉴定和分析，或用于观察材料表面特性，如：划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。
性能特点：
1、采用无限远光学系统
2、配置了偏光装置并可选配暗场装置，功能强大，用途广泛
3、采用大视野目镜和无限远长距平场物镜顶级配置，视场平坦并且清晰
4、采用落射照明装置。内置视场光栏,孔径光栏， 12V100W卤素灯照明, 亮度均匀可调
5、三目镜筒可自由切换目视观察与显微摄影，摄影时可100%通光，适合低照度拍摄，可接多种摄像装置

显微镜技术参数：

产品的成套件：

选购件技术参数：

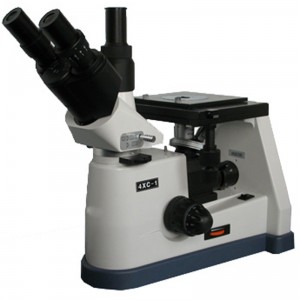

4XC-Ⅰ 三目金相显微镜

倒置金相显微镜 | No comment

4XC 三目倒置金相显微镜

倒置金相显微镜 | No comment

三目倒置金相显微镜4XC(4XB-C)
产品简介：
倒置金相显微镜4XC(4XB-C)成像清晰，操作灵活，性价比极高。主要用于鉴定和分析金属内部结构组织，或用于观察材料表面的某些特性，如：划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。 总放大倍数：100X-1250X
功能与特点：
1、老“上光”传统机型，质量稳定，成像清晰。
2、采用行星式同轴粗微动调焦装置，调焦舒适平稳。
3、采用平场物镜和平场目镜，视场平坦，清晰度高。
4、两路光路输出，一路用于观察，一路用于连接摄像装置。
5、采用带有刻度标尺的双层机械载物台和落射照明装置，带可变光栏，亮度均匀可调。

显微镜技术参数：

产品的成套件：

选购件技术参数：

4XC-UV-MA 金相图像分析显微镜

倒置金相显微镜 | No comment

金相图像分析显微镜4XC-UV-MA
产品描述
    4XC-UV-MA配置了高清晰的日本JVC摄像头和专业定量金相分析软件UV-MA，包含多达400多项完全符合GB、YB、JB、ASTM等标准自动评级项目，具有对金相图像进行自动评级、定标测量、定倍打印和输出报表等多种功能。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究分析的理想仪器。
性能特点：
1、采用平场物镜和平场目镜，成像清晰，视场平坦。
2、配置了高达580线的日本JVC摄像头和专业的图像采集卡
3、配备了包含400多项符合GB、YB、JB、ASTM等标准的金相评定评级项目的专业定量金相分软件。可进行自动评级、标准图谱对比评级、定倍打印及多种专业表格输出。

显微镜参数：

产品的成套件：

选购件：

4XC-Ⅱ-MA 金相图像分析显微镜

倒置金相显微镜 | No comment

金相图像分析显微镜4XC-Ⅱ-MA
产品简介：
4XC-Ⅱ-MA采用了国内领先的无限远光路，无限远长距平场物镜及大视野平场目镜设计，配置了高达1500万像素佳能单反相机及多达400多项完全符合GB、YB、JB、ASTM等标准自动评级分析软件，适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究分析的理想仪器。
性能特点：
1、采用无限远光学系统。
2、配置了偏光装置，内置孔径光栏、视场光栏，可选配暗场装置。
3、采用无限远长工作距离平场消色差物镜和大视野平场目镜的顶级配置。
4、摄像系统配备了高达1500万像素佳能单反数码相机，全视场接口及2.5-4X连续变倍两种接口。
5、配备了包含400多项符合GB、YB、JB、ASTM等标准的金相评定评级项目的专业定量金相分软件。 可进行自动评级、标准图谱对比评级、定倍打印及多种专业表格输出。

显微镜参数：

产品的成套件：

选购件：
