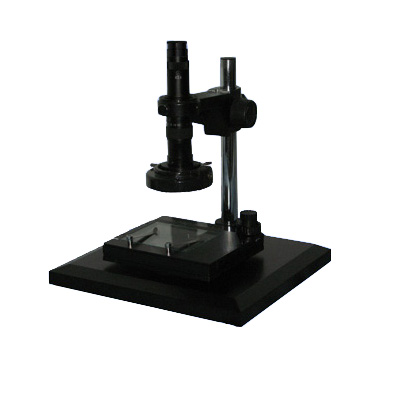

视频显微镜XTZ-02具有超大工作台、强立体感、操作方便、直观、检定效率高、成像清晰和宽阔等特点。主要用于高强度密集型工业检测,以消除人眼疲劳,同时也适用于教学演示等各类展示。将被观测物放大后的图像通过连接摄像装置导入到电脑中或者显示器上进行观察分析,同时还可通过图像软件对显微图像进行拍照、录像、测量、分析、输出等操作。特别适用用于电子工业生产线的检验、印刷线路板的检定、纸张的印刷检验、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检验等。广泛应用于电子、精密机械行业、教学和科研单位。总放大倍数:7-320X
性能特点:
1、放大倍数连续可调
2、通过连接电脑或电视机,成像清晰
3、配有移动工作台,方便物体的移动,使操作更简便
4、光源选择灵活多样,可根据不同的样品选择适合的光源,以达到满意的效果
技术参数:
1 | 物镜变倍范围 | 0.7×~4.5×连续变倍 |
2 | 物镜变倍比: | 6.5:1 |
3 | 大工作台: | 载物台尺寸:300X400mm (载物台大小、高度可定制) |
4 | 光源 | 环形光源 |
5 | 总放大倍数 | 7X-320X(以17寸显示器,2X的大物镜为例) |
选购件技术参数:
序号 | 名称 | 技术参数 |
1 | 大物镜 | 0.5X、0.3X、2X |
2 | 光源 | 环形荧光光源、环形可调LED光源、双支冷光源、台灯 |
3 | 移动工作台 | 移动范围X-Y:70X50mm |
4 | 标尺 | 物镜测微尺1mm、0.01mm |
5 | 摄像接口 | 摄像头接口:1X、0.5X、1/3X |
数码相机接口:1X、2.5X/4X | ||
6 | 摄像头 | ①日本JVC摄像头+图像采集卡 具有单张、定时、连续采集图像,连接多媒体,打印输出等功能 |
②数字摄像头130万、200万、320万、500万像素 具有单张、定时、连续采集图像,显示比例尺,测量等功能,可以连接多媒体、打印、EMAIL等多种方式输出。 |
||
③数码相机+基本测量管理软件 1500万像素佳能单反相机,具有实时采集图像,图像融合,显示比例尺,测量等功能,可以连接多媒体,打印,EMAIL等多种方式输出 |
||
7 | 图像分析软件 | ①基本管理软件UV 可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。 |
②粒度分析软件UV-G 可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。 |
